本文概述：在使用CAD（计算机辅助设计）软件进行设计时，有时需要将多个分散的线段合并为一个整体，以便更加高效地处理和编辑图形。本文将详细说明如何通过若干步骤实现这一操作，并介绍一些相关技巧。

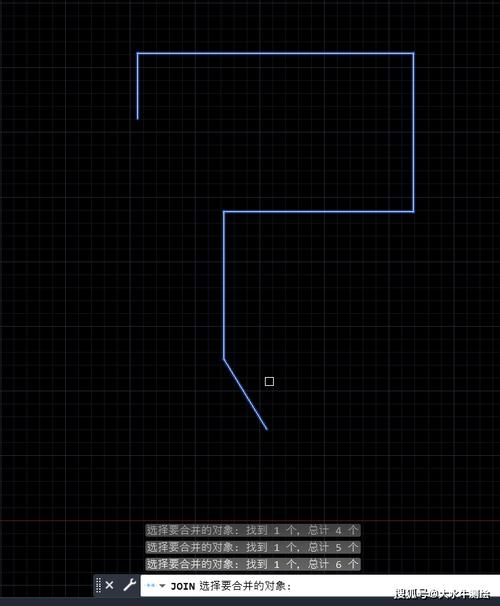

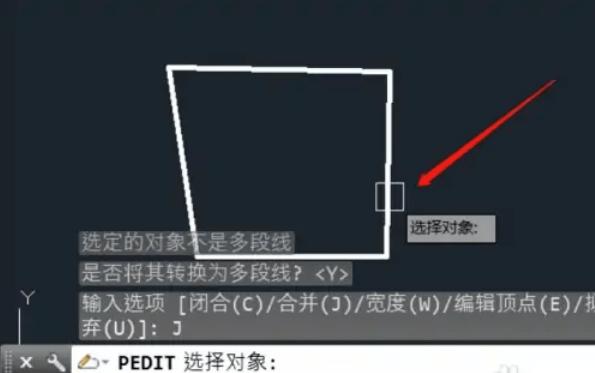

在CAD中创建和编辑图纸时，尤其是在复杂工程图或设计项目中，可能会遇到分散的线段或多段线问题。这些线段如果不处理好，会影响后续**编辑**和项目的一致性。因此，将这些分散的部分合并为一个整体不仅可以简化工作流程，还能提高整体图纸的完整性和效率。首先，需要了解CAD中几个关键工具及命令。在大多数CAD软件中，通常使用JOIN命令来实现线段的合并。这个命令允许用户选择多个对象并将它们连接为一个单一的多段线。但需要注意的是，选中的线段必须彼此相连或者形成封闭路径，否则无法成功合并。具体步骤如下：1. 打开CAD软件并载入需要编辑的文件。2. 使用选择工具，选择目标线段，这些线段可以是直线、多段线、弧线等，但必须是相互连接的。3. 输入JOIN命令或选择工具栏中的合并命令。如果是通过命令行输入，在点击Enter键之后，软件将会自动尝试合并选中的元素。4. 检查合并结果。如果几何形状正确联结，那么这一步就完成了。而如果存在错误，则可能需要调节线段的位置以确保它们端点相接。5. 对于不能直接连接的线段，可以考虑使用SPLINE命令来先将它们拟合为一条曲线，然后再利用JOIN命令进行合并。6. 最后，通过查看属性或使用LIST命令确认已合并的线段信息，包括其长度、类型等。两个对象的合并还常涉及其他几个工具和方法，比如PEDIT，TRIM，以及OFFSET。PEDIT命令尤其重要，它用于编辑多段线，并包含合并、拆分和调整线段宽度等功能。若要同时对多条线应用某种编辑操作，通过MULTIPLE模式可提高操作效率。此外，在合并过程中还有一些可能需要注意的事项：- 在合并之前，确保所有待合并线段处于同一层级（Layer），避免不必要的混淆。- 如果多个线段在不同位置且不相交，可以使用MOVE命令或直接拖动线段来调整它们的位置，使其能够连接。- 对于具有弯曲形状的线段，确保它们的方向一致，以避免因方向矛盾造成的合并失败。- 使用UNDO和REDO命令来快速撤销或恢复操作，防止出现误操作。在实际应用中，精确的线段合并技术不仅仅在制作二维图纸时有用，在构筑三维模型时也有广泛的应用。例如，在建筑设计和工程制图中，合并后的线段可以作为指导生成墙体、管道等结构的路径，从而提升建模效率。综上所述，使用CAD工具进行线段合并时，掌握相关命令和技巧至关重要。通过合理运用软件提供的功能，不仅可以实现快速编辑，还能够保证设计质量的统一和完整。这种能力对于任何致力于工程设计、建筑建模或产品开发的专业人士来说，都是必不可少的技能。通过不断熟悉和实践这些过程，用户能够显著提升自己的设计效率和准确性。
