本文旨在探讨在使用CAD软件进行直线倒角时遇到的一个常见问题：直线不处于共面状态。这种情况可能会导致设计错误、生产困难，以及最终产品的不符合设计标准。因此，了解如何处理非共面的直线倒角是提升设计效率和质量的关键技能。

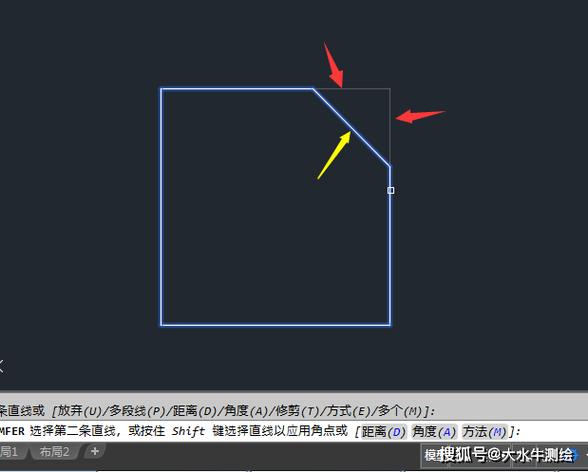

在使用CAD进行设计时，尤其是在复杂的三维建模环境中，我们常常需要对多个边缘进行倒角处理。倒角本质上是将两个相交的平面或边缘修饰为一段过渡曲线或斜面，以改善外观或减少机械应力。然而，当两条直线不在同一平面内时，倒角操作可能会变得复杂且难以实现。首先，我们需要明确什么是

非共面直线

。在二维空间中，任何两条直线都可以被看作互相共面，因为它们共享一个平面。然而，在三维空间中，直线之间可能存在高度差异或者方向不一致，使得它们无法在同一平面内被描述。这就是所谓的非共面状态。这种情况在三维模型设计中较为常见，比如零件的边缘不齐、不同的组件之间连接等。当面对非共面的直线时，我们通常需要通过几种技术手段进行调整，以便能够成功实现倒角。其中一个常用的方法是将两条直线投影到同一平面。这可以简单地理解为在CAD软件中选择一个参考平面，对所有参与倒角的直线进行空间变换，使它们暂时处于同一平面。这样做不仅使倒角操作更加直观，同时也确保了制图的精确性。另一种解决方案涉及使用

辅助构造线

。这些辅助线起到引导和约束的作用，可以帮助定义一个新的共面区域。例如，通过创建额外的横切线或参考线，将这些线与原始直线结合起来，形成一个封闭的图形。然后，你可以基于这个图形来规划倒角的具体实施步骤。此外，有的CAD软件提供了自动识别和修正非共面直线的功能。通过算法自动调整直线的位置和方向，使其逼近共面状态，从而简化倒角过程。这些智能化工具在处理复杂的三维模型时异常有用，但也要求用户具备一定的专业知识，以理解软件操作背后的原理和适用条件。在某些情况下，设计师甚至可以考虑调整整个设计理念，以避免出现非共面直线的问题。在设计初期就将所有关键的边缘和线条放置在同一基础平面内，建立一个均衡的结构，不仅能提高设计的稳定性，也能减少后续修改的需求。需要注意的是，虽然以上方法在很大程度上能够解决非共面直线的问题，但每一种方法都有其特定的应用场景和限制。例如，投影法可能会改变原有的设计尺寸，而辅助构造线则可能增加设计复杂度。设计师需要根据实际情况合理选用，并综合考虑各因素，才能达成最优的设计效果。总之，在CAD设计过程中，针对非共面的直线倒角问题需要我们具备灵活运用各种技术手段的能力。无论是采用传统的人工调节，还是利用现代的软件智能优化，每一步操作都需要细致入微的计算和判断。在不断学习和实践中，我们才能逐步掌握这项技能，为设计质量保驾护航。
