本文概述：在CAD图纸中，有时需要将虚线线型转换为实线线型以便于图纸呈现或符合设计要求。本文将详细阐述如何在CAD软件中实现这一转换，并介绍相关设置和技巧。

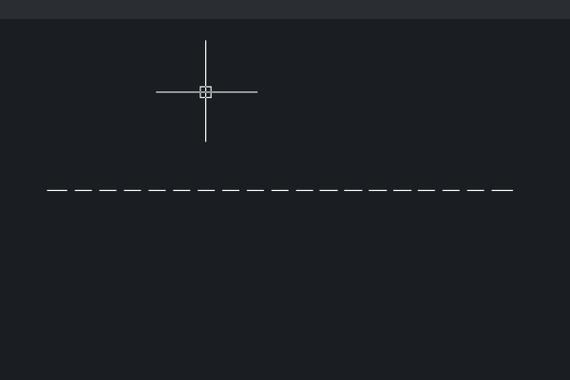

在使用CAD绘制工程图纸的过程中，线型的选择是一项至关重要的任务。CAD中的线型包括实线、虚线及多种变体，这些线型用于代表不同的物理或逻辑界面。然而，在某些情况下，例如打印输出或与其他系统集成时，你可能需要将虚线转换为实线，以确保信息的准确传达。首先，我们要了解为什么有时候需要进行这种<后处理>。虚线通常用于表示隐藏线、中心线或其他特殊标记，它们在数字环境下能有效区分不同元素。但是，当这些图纸被打印或者导出到某些设备上时，虚线的效果可能无法很好地呈现。这就要求我们掌握如何将虚线线型调整为实线。接下来要考虑的是具体实施步骤。在大多数CAD软件中，如AutoCAD，可以通过简单的几步操作实现线型转换。找到'线型管理器'是转变的第一步。你可以通过输入命令“Linetype”来打开这个工具。在这里，所有当前使用的线型都会被列出来。为了将虚线转换为实线，可以采用以下几个步骤：1. **选择线型**：浏览线型列表并找到你想转换的虚线线型。一般来说，这些线型的名称会包含“虚线”字样，比如Dashed或Dotted。2. **修改线型属性**：选中之后，你需要选择编辑或替换线型。很多CAD软件允许用户直接编辑线型的设置，包括线条的间距、长度等参数。若希望永久性地改变这些设置，可以考虑创建一个新的线型定义。3. **设置线型比例**：线型比例直接影响线条显示的形式。即使是虚线，通过调整线型比例也可以显得像实线一样。在一些特殊场合，适当增加线型比例就能起到快速解决的问题。4. **应用更改**：完成设置后，必须确保这些设置已被正确应用到图纸。在需要时，别忘了刷新屏幕查看效果。对于那些使用初阶版本CAD软件或不熟悉软件操作的人，还可以考虑一种简单的方法：直接将识别为虚线的图层删掉，并重新绘制实线。在某些情况下，这可能比调整软件参数更为快捷。除了上述方法，利用CAD软件的**插件**和附加程序也是一个不错的选择。一些专门制作的插件可以自动识别并转换虚线为实线，非常适合复杂设计或需要批量处理的情况。最后需注意的一点是，在转换之前请问自己是否真的需要这样的改变。有时候，虚线的存在不仅仅是区分视觉结构，其背后可能还承载了一定的信息，比如材质的变化或装配关系的指示。因此，每次改变都应经过仔细的考量，确保不会漏掉关键信息。总结来说，将虚线转换为实线在CAD中的实现方法多种多样，从基本的手动操作到利用智能插件，在选择相应解决方案时，应综合评估需求以及便利性。只有这样才能确保图纸的完整性和有效性，同时也能够满足现实的展示或输出要求。
