本文将详细介绍如何在CAD软件中绘制反向圆角。反向圆角是一种在设计过程中经常用到的图形处理技巧，通过反方向的圆滑过渡处理，可以帮助设计师实现更复杂的几何造型。在实际应用中，掌握这种技巧能够让您的设计更具灵动性和创新性。

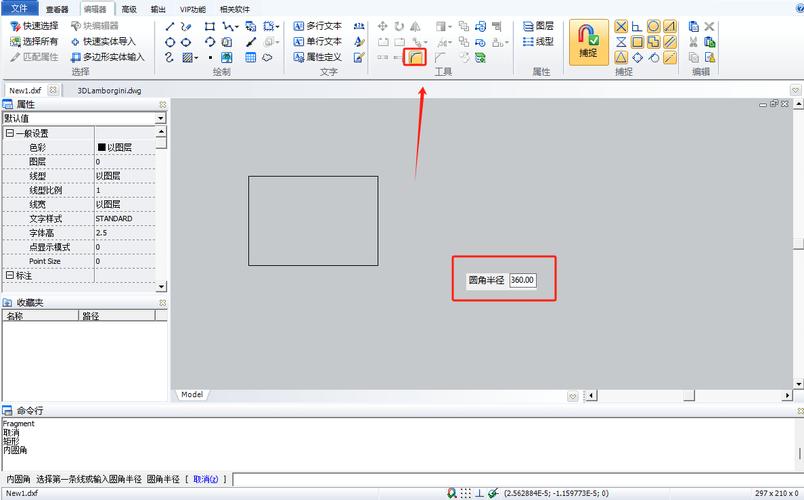

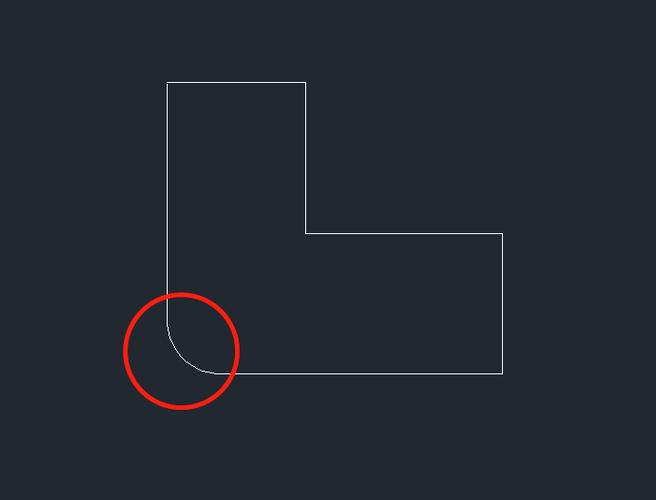

在*CAD*（Computer-Aided Design）软件中，圆角是对线条或曲线之间的交点进行平滑处理的一种方法。通常情况下，我们使用的是常规圆角，即在两条直线之间添加一个内凹的弧形，但有时为了实现特定的视觉效果或满足设计要求，需要采用反向圆角，即在交点处形成外凸的弧形。### 绘制反向圆角的基本步骤首先，确保您已经在*CAD*环境中加载并打开了所需的设计文件。以下是绘制反向圆角的具体步骤：1. **选择对象**：首先，需要选择要处理的两个对象，即需要在交点处创建反向圆角的两条直线或曲线。2. **访问圆角工具**：在大多数*CAD*软件中，圆角功能可以通过工具栏中的相应按钮或者命令行输入来激活。例如，在AutoCAD中，可以输入“FILLET”命令来调用圆角工具。3. **设置圆角半径**：在命令提示下，设置所需的圆角半径值。如果目标是反向圆角，您可能需要先计算出适合该设计的半径，以便与整体设计风格协调一致。4. **创建反向圆角**：一般情况下，工具默认会生成内凹的圆角。为生成反向圆角，您可能需要先对选中的对象进行偏移处理，使得可见的圆角呈外凸状态。此外，有些高级*CAD*软件提供直接生成反向圆角的选项，这通常可以通过调整界面上的设置或使用第三方插件来完成。5. **检验和调整**：一旦反向圆角生成后，仔细检查接合处的平滑度和准确性。如果不满意，可以通过“撤销”（Undo）功能进行重做，或者手动微调连接部分的参数。### 理解反向圆角的数学原理反向圆角的实现离不开几何学中的切割理论。对于技术人员来说，理解其数学原理有助于更好地应用这一技术。在传统的圆角处理中，圆心始终位于待处理角内部，而在反向圆角中，圆心则位于角的外部。因此，设计师必须具备一定的几何知识以进行正确的推算。### 应用场景及注意事项反向圆角通常用于产品设计、建筑模型以及某些机械零件的表面处理，它们不仅仅提升视觉美感，还能减少边缘磨损。同时，也要注意反向圆角可能导致的结构强度变化，因此在进行工程类设计时，应当进行必要的力学分析。为了避免在反向圆角的创建过程中出现错误，使用者应尽量保持线条的闭合，并保证所有元素在同一平面上。此外，合理选择圆角的半径和放置的位置，特别是在制作复杂模型时尤为重要。### 结论熟练使用反向圆角，这样一种略显复杂但极为实用的工具，不仅能够提高设计工作的效率，同时也能极大拓展设计的创造空间。无论您是新手还是有经验的CAD用户，都可以通过不断实践和理解背后的几何原理，成功将这一技能融入到日常的设计工作中去。
