在建筑、室内设计和工程等领域中，CAD（计算机辅助设计）软件和SketchUp都是非常重要的工具。许多人希望将已经在CAD中完成的绘图顺利导入到SketchUp中，以便利用SketchUp的三维建模功能进行进一步的设计和可视化。然而，这个过程并非简单的一键转换，涉及多个步骤和注意事项。本文将详细探讨如何有效地将CAD图形导入到SketchUp中，并提供一些有用的技巧和建议。

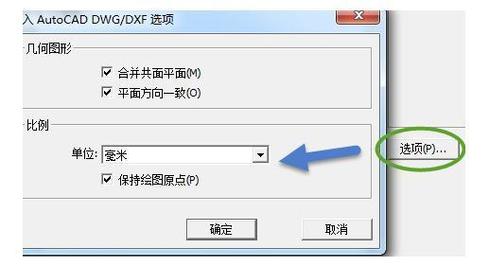

首先，确保你使用的是一个支持CAD文件格式的SketchUp版本。在此之前，请确认SketchUp支持您正在使用的CAD版本。通常情况下，SketchUp支持DWG和DXF格式的CAD文件。如果你还没有安装SketchUp，建议下载最新版本以获得最佳兼容性。在开始导入之前，对CAD文件进行适当的准备是非常重要的。清理不必要的元素，并确保所有图层和线型都正确设置。过多的细节可能会使SketchUp处理导入的时间变长，而且也会影响模型的性能。因此，删除不需要的注释、标注、和其他无关内容，可以帮助简化你的模型。此外，在CAD中确保所有几何体都在原点附近，并且没有打开或重叠的线条，因为这些可能导致SketchUp中出现错误。接下来，将CAD文件保存为SketchUp可以识别的版本。这通常意味着将它们保存为较旧的DWG或DXF文件格式，例如AutoCAD 2013版本。这样做可以提高成功导入的几率，因为某些新版本可能包含SketchUp无法识别的复杂元素。在SketchUp中，选择File菜单，然后选择Import选项。确保你选择了“Files of Type”下拉菜单中的AutoCAD Files (*dwg;*dxf)。点击“Options”按钮，你会看到几个导入选项，包括单位设置和几何体修正。确保单位与您的CAD文件相匹配，例如米或毫米，以免比例失误。同时，启用“Merge Coplanar Faces”选项可以帮助减少模型中的面数量，使模型更为简洁。导入过程完成后，检查导入到SketchUp中的模型。你可能需要对其进行一些调整。例如，有时候由于坐标系不一致，导入的模型会偏离起始位置。因此，使用SketchUp的移动工具进行精准定位。还需注意的是，有些时候，复杂的CAD模型可能会在SketchUp中表现得非常缓慢。此时应该考虑是否需要简化模型结构，尤其是在大型项目中。有些插件可以帮助优化SketchUp中的几何体，从而提高操作效率。

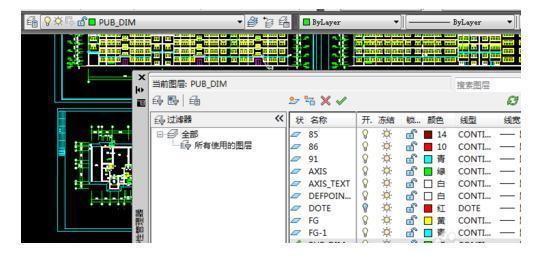

图层管理

也是一个值得关注的重要部分。SketchUp不像CAD那样拥有复杂的图层系统，而是通过群组和组件来组织模型。因此，如果在CAD中使用了多个图层，你可能需要在SketchUp中手动调整这些几何体的组织方式，以便于编辑和浏览。此外，

材质和纹理

的处理也是不可忽视的一个方面。虽然SketchUp在导入CAD文件时不会自动带入材质信息，但你可以利用SketchUp的材质库重新为模型添加合适的材质。这不仅可以改善视觉效果，还能为后续的渲染工作做好准备。在整个过程中，保持耐心和细心是关键。在CAD和SketchUp之间切换工作流，可能需要一些尝试和调整才能达到理想效果。但一旦掌握了这个过程，便可以大大提高设计的灵活性和效率。总之，将CAD图形导入到SketchUp中是一项需要精细操作的任务。通过对CAD文件的优化处理、理解SketchUp导入选项以及合理组织模型结构，可以有效提升工作效率，顺利将二维设计转换为三维模型，充分发挥两者结合后的强大潜力。
