本文概述

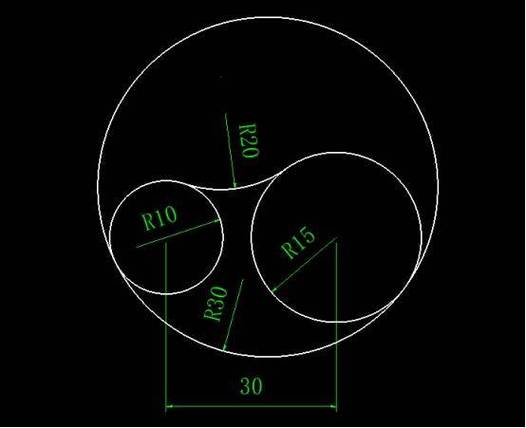

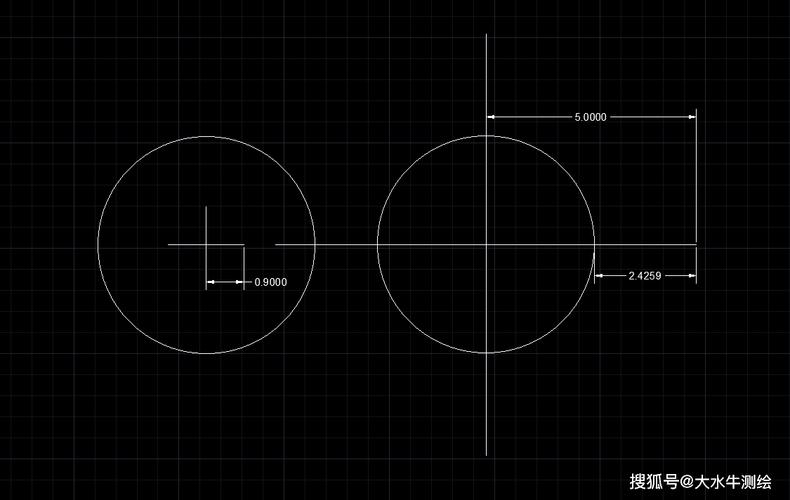

：在CAD（计算机辅助设计）绘图中，绘制两个圆的公切线是一个常见且重要的操作。了解如何准确绘制公切线不仅可以提高设计精度，还能节省设计时间。以下内容详细介绍了实现这一操作的步骤和技巧。在CAD软件中绘制两个圆的**公切线**需要一定的几何知识和实践能力。这项任务涉及到识别圆的位置关系、半径、以及确定切线接触的正确点。为了确保绘制的公切线符合要求，我们首先需要理解一些基本概念。在几何学中，两个圆之间可能存在四条**公切线**：两条为外公切线，另外两条为内公切线。**外公切线**是在两个圆外部相互不交叉的切线，而**内公切线**则跨越在两个圆之间。### 圆的位置关系首先，我们需要分析两个圆的**位置关系**，这对于选择合适的方法至关重要。根据圆心与半径大小的不同，两个圆之间可能存在以下几种情况：1. **分离状态**：两个圆彼此分离，没有任何交点。2. **相切状态**：两个圆外切或内切，即它们至少有一个公共切点。3. **相交状态**：两个圆在两个点交叉，此时仅可能有外公切线。### 绘制外公切线绘制**外公切线**较为简单，适用于所有状态（分离、相切和相交）。步骤如下：1. 确定两个圆的圆心并标记为O1和O2，以及它们的半径r1和r2。2. 连接圆心O1 O2，并找到其延长线上与两圆的外部快相近的点。3. 使用等距法或相应的命令工具在CAD软件中生成一条通过这些点的切线。### 绘制内公切线绘制**内公切线**较为复杂，这通常适用于两个圆相离或相切的情况。步骤如下：1. 同样确定两圆的圆心并标记为O1和O2，测量它们的半径r1和r2。2. 从圆心O1画一条等于|r1 - r2|的线，这条线与以O2为圆心的另一个圆相交即得内切点。3. 相似地，从圆心O2画一条等于|r1 - r2|的线，另一端直指向O1，便得另一内切点。4. 连接得到的这两个切点，则为一条内公切线。### 技巧与注意事项在实际操作中，一些小技巧能够极大提高效率：- 善用CAD软件中的**辅助工具**：例如捕捉功能，可以帮助定位圆心和其他关键点。- 使用**动态输入**命令：这样可以实时看到输入的数值效果，确保精准性。- 进行操作前，做好必要的**标注**和**记录**，以避免在复杂设计中迷失方向。此外，在绘图完成后，建议使用CAD软件的**检验功能**进行校对，确保所有绘制的公切线都符合设计标准。### 应用实例这一技术广泛应用于机械设计、建筑设计和工业制造中，能够帮助设计师更好地理解并利用几何结构。例如，在齿轮设计中，**公切线**的准确性直接影响到后续组件的安装和工作效率。通过一系列有效的方法和技巧，绘制两个圆的公切线不再是困难的任务。掌握这些步骤，在不断实践中积累经验，最终将极大提升CAD绘图的能力。
