如何使用CAD统计图形数量

发布:中文网小编X 浏览:21人 分享
发布于:2025-04-10 16:00

本文概述:本文将详细介绍如何在CAD软件中进行图形数量的统计,通过利用CAD自带工具和功能来实现自动化和高效的图形管理,帮助用户提高工作效率。

在日常的CAD制图过程中,我们往往需要对图纸上的不同类型的图形元素进行统计。这不仅能够帮助我们了解当前项目的复杂性,还可以为后续的编辑、修改提供重要参考。随着项目规模的扩大和复杂程度的增加,手动统计这些数量是不现实且容易出错的。因此,掌握一种迅速而精确的方法来统计图形数量就显得尤为重要。

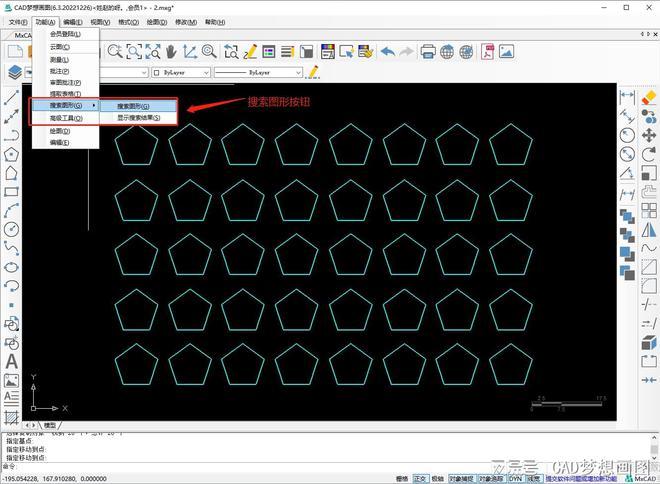

如何使用CAD统计图形数量 - BIM,Reivt中文网

使用CAD自带的“属性提取”工具

首先,CAD软件本身提供了一些强大的工具来协助我们完成这一任务,其中之一就是“属性提取”功能。通过该功能,我们可以自动统计不同类型图形的数量。具体操作步骤如下:1. 打开你要处理的CAD文件,在菜单栏或命令行输入“DATAEXTRACTION”,启动属性提取向导。2. 选择要统计的对象范围。这可以是整个图纸,也可以是其中的一部分。如果你只关心特定类型的图形,如线条,可以专门设定。3. 在属性提取的界面中选择你需要统计的数据类型,比如块名称、图层信息等。4. 完成选择后,将数据输出为表格格式或直接插入到CAD文件中的表格里。

如何使用CAD统计图形数量 - BIM,Reivt中文网

利用过滤器进行快速统计

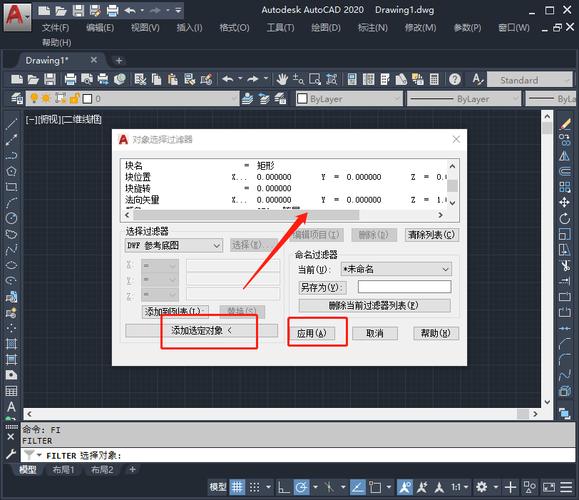

如果你的需求只是简单地查看并统计某种图形(例如所有的圆形),可以考虑使用CAD的过滤器功能来完成。操作方法如下:1. 使用QSELECT命令调出快速选择对话框。2. 设置过滤条件,比如图形对象类型为圆形或某一特定图层。3. 一旦设置好条件,CAD将会自动选中所有符合条件的对象,你可以从属性栏中看到被选中对象的数量。这种方法简单快捷,非常适合那些需要频繁统计相同类型对象的场合。

编写LISP程序实现高级统计

对于那些有编程基础的用户而言,开发自定义的LISP程序不失为一种有效的解决方案。CAD支持通过LISP语言进行扩展,从而实现更多样化的功能。当你需要统计一些更为复杂的图形属性时,编写LISP代码可以让你的统计工作变得更加灵活和实用。一个基础的LISP程序可以这样构建:```lisp(defun c:countCircles () (setq circleList (ssget "X" '((0 . "CIRCLE")))) (if circleList (princ (strcat "\n圈的数量为: " (itoa (sslength circleList)))) (princ "\n没有找到任何圈") ))```这段代码将统计图纸上所有的圆,并在命令行中显示数量,更加复杂的情况下,你可以进一步扩展这个功能以满足各种需求。

使用第三方插件进行统计

许多第三方插件也提供了强大的图形统计功能,这些插件通常会集成到CAD软件中,以便于直接使用。它们的优势在于不需额外编程,只要安装插件便能获得直观友好的用户界面和丰富的功能选项。一些常见的插件如AutoCount、Count Objects等,能够识别并统计各种类型的图形对象,同时还能生成详细的报告,为项目管理提供全面支持。通过以上几种方法,你可以轻松地在CAD中实现图形数量的统计。不论是利用CAD自带工具、过滤器,编写脚本还是借助第三方插件,都可以根据实际需求选择最合适的方式。这不仅提升了工作效率,还大大减少了人为错误的发生,提高了设计工作的质量和准确性。
