本文概述：在使用CAD软件进行设计时，填充图案是一个常见且重要的操作，它能够帮助设计师更好地表达想法和增强视觉效果。本文将详细介绍如何在CAD中实现图案填充，包括基本步骤和一些高级运用技巧。

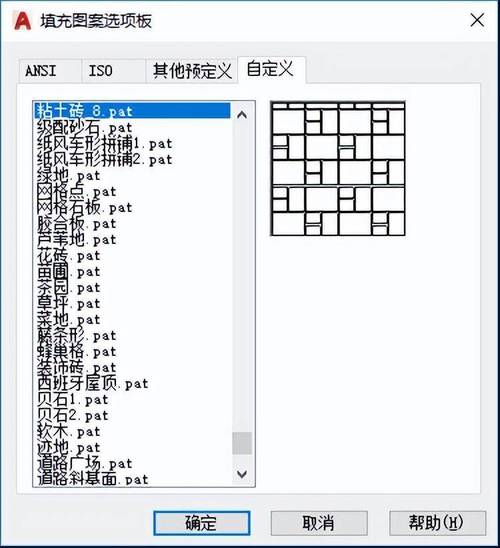

在使用CAD软件进行绘图或设计时，“填充图案”是一项非常有趣且实用的功能。合适的填充不仅可以提高图纸的美观性，还能使特定区域突出显示，从而让设计更加生动。了解如何有效地在CAD中填充图案对于每个设计师来说都是必不可少的一项技能。首先，启动你的CAD软件并打开需要处理的图纸文件。在CAD中，要对一个区域进行“填充”，首先需确保这个区域是封闭的。这意味着这个区域不能有任何开放端点，否则填充操作可能无法正常进行。如果你的区域尚未封闭，可以使用多段线工具（Polyline Tool）或其他相关工具来绘制或修订你的对象，确保其形成一个完整的环路。接下来，可以通过命令行输入“HATCH”来开启填充命令。这时，屏幕上会出现一个填充图案窗口，各种预设的图案和值参数都将在此呈现。根据你所需要的效果选择相应的图案类型，并调整其比例（Scale）或角度（Angle）等参数，以适应你的设计要求。默认时，CAD提供了许多标准图案，例如，直线、网格、砖块等，这些图案能够满足多数情况下的需求。当选择图案完成后，点击“拾取点”（Pick Points）按钮，此时你可以在图纸上选择你希望填充的区域。软件将自动识别该区域的边界，并在其中添加所选的图案。有时候，由于复杂的线条交错或者区域不够明确，CAD可能无法正确识别出如期望的填充边界。此时你可以手动选择边界（Select Boundary），尽量确保每一条边线被完全选中。

颜色与透明度设置

也是图案填充中一个重要的步骤。通过修改填充图案的颜色，你可以进一步美化图纸或者根据不同的功能区域采用多样化的颜色标示。一般来说，在填充窗口中可以找到颜色选项，通过这个选项你可以为你的图案填充指定一种特定颜色。此外，如果希望让图案稍微显得朦胧一些，则可以调整其“透明度”。透明度的应用不仅让下层线条依然清晰可见，也能增添图纸的层次感。在操作完毕并满意图案效果之后，仍须仔细检查填充是否准确无误。例如，确保没有任何遗漏区域以及图案没有超出边界。如果发现问题，可以通过撤销命令（Undo Command）返回到先前状态然后重新执行填充操作。使用CAD进行填充图案时，有几项注意事项需要特别关注。首先，多次测试图案的比例和方向以达到最佳视觉效果。有时候仅仅调整一下比例值就可以显著改善图案的外观。此外，合理的颜色搭配也会影响整个设计的视觉感受。因此，根据具体项目需求而不是个人喜好来选择颜色是至关重要的。

高级应用

方面，CAD中的填充图案还可以结合图层管理（Layer Management）进行多层填充。在这种情况下，不同元素可以放置于不同图层上，然后分别进行填充，使设计更具结构感和灵活性。同时，也可以利用用户自定义图案（Custom Hatch Patterns）来创建独特效果，或者导入其他设计软件中的图案以丰富CAD的填充库。总之，熟练掌握CAD中的“填充图案”不仅提高设计效率，还能增强作品的表现力和专业性。随着技术不断发展，图案填充的运用也越来越广泛，因此努力掌握这项技能将是设计事业中重要的储备。通过不断实践与探索，你将能够更加精准地实施填充操作从而满足各种设计需求。
