在现代设计与制造行业中，计算机辅助设计（CAD）已成为工程师和设计师不可或缺的工具。CAD技术不仅提高了设计效率，而且还为复杂设计提供了准确性和可视化。然而，CAD模型和布局是其中两个关键概念。理解这两者之间的区别对于优化设计流程至关重要。

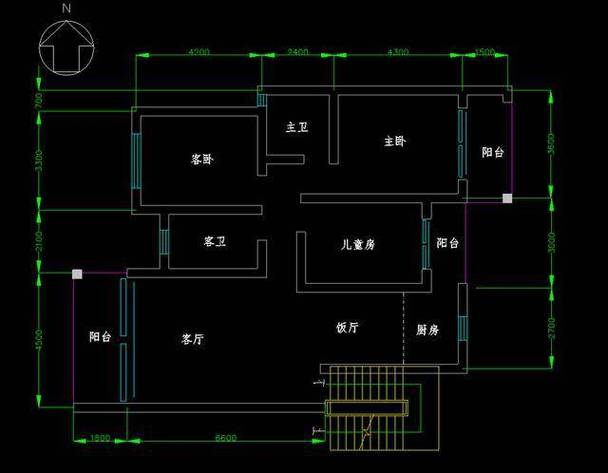

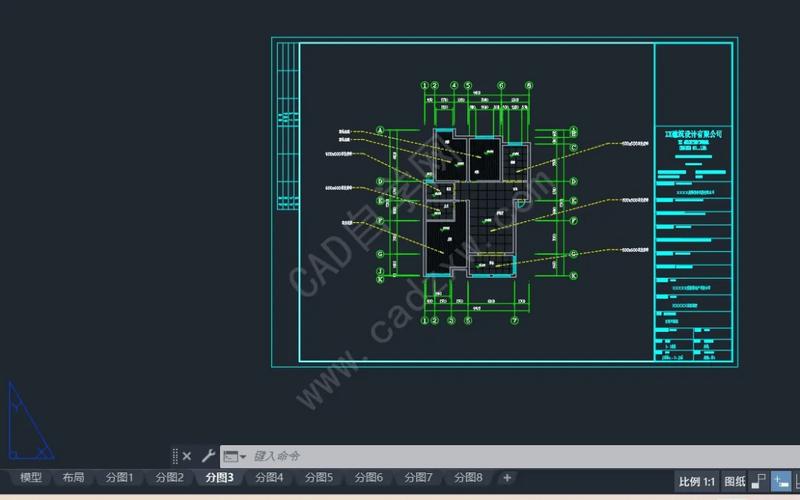

首先，需要明确的是何为CAD模型。通常情况下，CAD模型代表的是一个三维实体，它用于描述一个物体的几何形态。这个**h3**模型**/h3**可能包含丰富的信息，如尺寸、材料属性、表面细节等。这些信息对于产品的设计和功能验证都是必不可少的。通过三维建模，设计师能够从多个角度查看和审查设计，识别并解决潜在的问题。此外，CAD模型也可以作为后续制造过程的基础数据源，例如数控加工和3D打印。相比之下，**h3**布局**/h3**更多地涉及到项目展示和图纸输出。它通常指在二维平面上对设计信息进行组织和呈现的方式。在CAD软件中，布局主要用于创建详细图纸，以便用于生产、安装或者施工。通过布局功能，设计师可以将三维模型中的关键特征提取到二维视图中，并添加必要的标注、尺寸和说明。这使得其他团队成员，无论他们是否熟悉三维设计，都可以清楚地理解设计意图。在设计过程中，模型与布局常常是相辅相成的。CAD模型的更新会直接影响布局的内容。例如，当修改三维模型的某个部件时，相关的布局视图也需要适时更新，以确保所有输出文件始终与模型保持一致。这种联动机制有效地减少了错误，提高了设计的可靠性。然而，这两者的使用场景和侧重点有所不同。在产品开发初期，设计师通常专注于构建三维CAD模型。这一阶段的目标是实现创意想法的可视化以及产品功能的验证。而在接近项目尾声，设计师则需要花时间在布局上，以确保输出的图纸符合生产需求，并能被工厂人员正确理解和使用。另外，需要注意的是，**h3**软件工具**/h3**对模型和布局的支持方式不同。一些CAD软件强调三维建模功能，提供大量工具用于处理复杂的曲面和实体；而另一些可能更注重二维制图能力，提供编辑和输出各种格式图纸的灵活性。因此，在选择CAD软件时，了解其在模型和布局方面的具体优势和劣势，是充分发挥软件功能的关键。在实际应用中，有效管理CAD模型和布局的关系至关重要。比如，通过合理的文件结构和命名规则，可以方便地追踪不同版本的模型和布局，避免因误用旧版图纸而造成的损失。同时，在多人协作的情境下，采用标准化的流程和表达规范，能够减少沟通障碍，提高团队整体的工作效率。汇总起来，CAD模型和布局虽有区别，却又密不可分。前者集成了设计的核心信息，为整个产品生命周期的各个环节提供支持；后者作为设计结果的载体，将模型的复杂信息转化为易于理解的图形表达。因此，熟练掌握这两者的使用技巧，不仅是设计工作的基本要求，更是提升设计质量的重要手段。随着科技的发展，更多创新的CAD工具和方法不断涌现，如何利用这些手段更好地管理和区分模型与布局，仍然是一个值得深入探讨的话题。
