本文概述：在CAD软件中，绘制虚线是工程设计和图纸表示中常见的操作。通过选择合适的线型、调整比例及设置特定的绘图环境，用户可以灵活地在CAD中制作各种类型的虚线，以满足不同项目的需求。

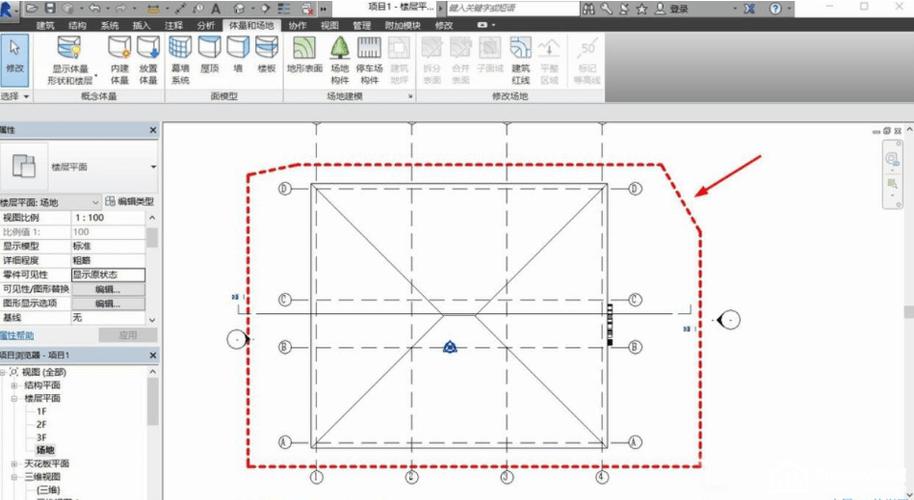

在现代工程和建筑设计中，计算机辅助设计（即CAD）软件是不可或缺的工具之一。在使用CAD进行绘图时，有时候需要用到不同类型的线型来表达不同的信息。其中，**虚线**是一种常见的线型，通常用于表示隐藏边缘中心线、对称轴或其他未可见的物体轮廓。在CAD软件中，如何有效地绘制虚线不仅能提高图纸的可读性，还能更好地传达设计意图。首先，在CAD中绘制虚线之前，我们需要了解**线型库**的概念。CAD软件通常自带一个线型库，其中包含了多种预设的线型，包括实线、虚线、点划线等。这些线型可以直接用于绘图，但如果有特殊需求，也可以自定义创建新的线型。要绘制虚线，首先需要确保所需的线型已经加载到当前的绘图文件中。可以通过“格式”菜单下的“线型管理器”来查看和管理所加载的线型。如果发现所需的虚线样式不在列表中，需要点击“加载”按钮，从CAD提供的线型库中选择并添加所需的虚线类型。接下来，设置正确的线型比例（**Linetype Scale**）对于绘制出符合需求的虚线也至关重要。线型比例决定了虚线的破折部分和间隙的长度。当图形被放大或缩小时，默认的线型比例可能不再适用。因此，可以根据实际情况调整全局线型比例或个别对象的线型比例，以确保绘图中的虚线与设计规范一致。在绘制过程中，选择适当的图层也是影响虚线显示效果的重要因素。通常，可以为不同的图层指定不同的线型，这样在同一张图纸中，不同图层的元素可以使用不同的视觉表现，比如某些结构体用实线而其他装饰或次要信息用虚线表示。值得注意的是，在某些情况下，CAD中的虚线可能在布局视窗或打印输出时出现问题，例如显示成实线。这通常是因为视口的比例不同于模型空间的比例。为解决这一问题，可以启用**PSLTSCALE**系统变量，将其设置为1，使得视口的线型缩放与模型空间保持一致。这能够确保不同视图中的虚线都按照规定的比例显示，而不会因视窗比例不同而失真。另外，掌握快捷命令也能极大地提高绘制效率。例如，通过命令行输入“LINETYPE”，可以快速调出线型管理器；使用“LTS”命令则可以调节全局线型比例。精通这些快捷方式能帮助用户在复杂项目中迅速调整和切换不同的线型以适应不同需求。总之，熟练掌握CAD中的虚线绘制技术不仅能够增强图纸的专业性和准确性，也为工程沟通创造了更清晰直观的条件。通过合理利用CAD的**线型管理器**、调整线型比例和针对性的图层管理，用户可以灵活地处理绘图中的不同要求，制作出高质量的工程图纸。无论是建筑设计还是机械制图，虚线的正确应用都是确保最终成果符合标准和客户期望的关键环节。
