本文概述：在使用CAD软件进行设计时，用户可能会遇到虚线显示不正常的问题。这篇文章将详细探讨虚线显示问题的常见原因，并提供一系列调整方法，以帮助用户解决这一困扰。

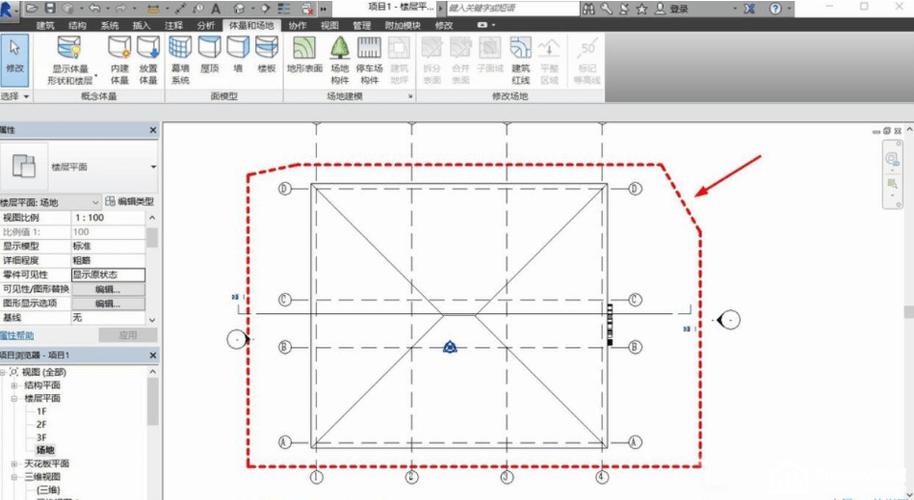

在使用CAD软件进行绘图设计时，精确的视觉表现是一个重要因素。尤其是在实现图纸设计的时候，虚线往往起着关键性功能。然而，许多用户在实际操作中会发现CAD软件中的**虚线**显示出现不正常现象，这可能导致图纸文件在传递或打印时产生误解。因此，掌握调整和优化虚线显示的方法显得尤为重要。首先，我们需要明确什么是虚线。虚线通常用于表达隐藏的边界、轮廓或其他特殊特征。在CAD中，虚线的呈现依赖于几个重要参数，包括**线型比例**和显示设置。这些参数如果配置不当，就容易导致虚线无法正确显示。其中一个常见问题是线型比例设置不当。CAD软件通过线型比例来控制虚线的间隔和长度。如果**线型比例**过大，虚线看起来像实线；如果比例过小，则虚线可能几乎不可见。因此，检查并调整线型比例是解决虚线显示问题的第一步。要调整线型比例，用户可以通过命令栏输入LTSCALE命令。这一命令允许用户查看当前图纸的线型比例，并根据需求进行修改。一种常用的建议是将线型比例设置为1，这样能够确保虚线在多种情况下都能正常显示。当然，根据具体图纸的尺寸和复杂程度，用户可能需要进一步微调这个比例。另一个影响虚线显示的因素是显示设置，特别是视口比例。CAD软件允许用户在不同的视口使用不同的显示尺度，以适应不同的表现需求。但视口比例的不一致可能导致虚线在某些视口中显示异常。要处理这一问题，用户可以通过在图纸空间内调整视口比例以统一显示效果，从而保证虚线良好的可视性。除了这些基本设置之外，还需考虑软件版本和系统兼容性等问题。有时候，软件更新可能带来配置变更，从而影响虚线显示。及时确认CAD软件是否为最新版本，以及确保操作系统与所使用的软件版本兼容，可以有效避免因此带来的显示问题。一些用户还提出虚线在实际打印过程中仍然存在显示问题，这是因为打印机设置和CAD软件的默认输出设置之间存在差异。为了确保在打印时也能准确展现虚线效果，用户需要检查打印选项中关于线型的设置，如“线型输出比例”和“打印样式表”等，并根据实际需要进行调整。在实践中，针对图纸复杂程度和具体设计要求，选择合适的虚线类型也是解决问题的关键之一。CAD软件提供了多种线型供用户选择，如点线、断线等等。了解每种线型的特点并应用于合适的场景，有助于提高图纸的阅读性和专业性。综上所述，虚线的显示问题虽然困扰着不少CAD用户，但通过合理的设置调整，可以有效解决这一问题。用户应当关注**线型比例**、显示设置及软件版本，使得虚线在电子显示和打印输出中保持一致性。随着对设置技巧的掌握和不断实践，相信用户能够顺利运用CAD软件生成具备专业品质的设计图纸。
