如何在CAD中操作参照文件?将CAD中的外部参照转换为块参照的方法介绍

发布:中文网小编X 浏览:19人 分享
发布于:2025-04-05 16:00

本文概述:在CAD设计过程中,外部参照文件是不可或缺的一部分,因为它们允许设计师引用其他图纸和文件,而不需要直接将其插入当前设计中。这种方法不仅使文件更轻便,而且保证了不同设计之间的一致性。然而,有时候为了便于编辑或者管理,我们需要将这些外部参照转换为块参照。本文将详细介绍如何在CAD中操作参照文件以及具体的转换步骤。

在CAD应用中,

如何在CAD中操作参照文件?将CAD中的外部参照转换为块参照的方法介绍 - BIM,Reivt中文网

外部参照

功能提供了一种灵活的方式来管理和查看设计文件。这些参照可以是整个图纸,也可以是图纸的一部分,比如建筑项目中的楼层平面图,或者机械设计中的零件图。通过使用外部参照,设计师能够同时查看多个图纸并保持更新,同时避免大量重复的信息。第一步是了解如何正确地附加一个

如何在CAD中操作参照文件?将CAD中的外部参照转换为块参照的方法介绍 - BIM,Reivt中文网

外部参照文件

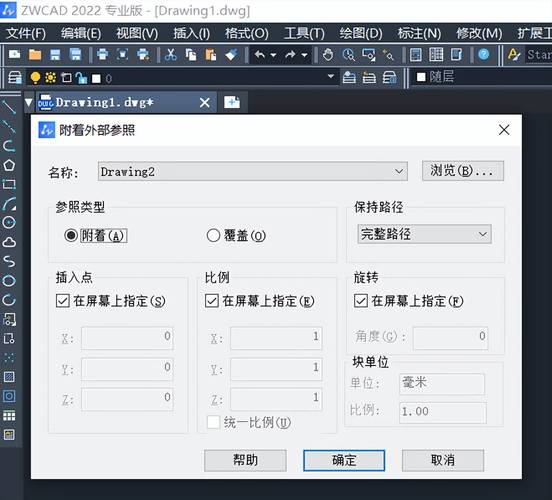

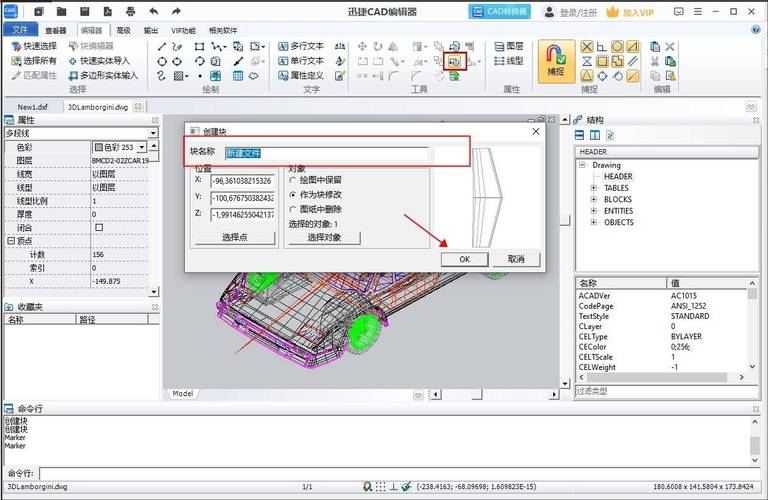

。在CAD软件中,你通常可以通过“外部参照管理器”来实现这一点。打开外部参照管理器后,通过选择“附加参照”选项,可以从计算机中选择要附加的文件。在附加过程中,可以选择插入点、比例以及旋转角度,这些设置将影响外部参照在你的主图纸中的显示方式。一旦外部参照文件被加载,就可以像普通CAD对象一样进行移动、旋转和缩放。值得注意的是,任何对外部参照所作的更改都不会直接影响原始文件,而只是改变了该参照在当前图纸上的显示形式。这种特性让设计师能够更灵活地进行修改,而无需担心破坏源文件。然而,若希望更加深入地编辑外部参照,或者将其作为永久组成部分加入到当前设计中,转换为块参照是一种有效的解决方案。块参照是CAD中常见的对象类型,它允许多个实例引用同一个原型,但编辑起来更方便且灵活。将外部参照转换为块参照的步骤相对简单。在CAD中,首先需要确保外部参照已经正确加载到当前图纸中,然后使用“绑定”命令来执行转换。这个命令会将外部参照的所有数据嵌入到当前图纸中,使其成为一个独立对象。执行绑定命令后,外部参照将失去其动态链接,并且所有内容都会变为本地块参照。接下来就是使用“分解”命令来进一步编辑这个块参照。分解命令可以将块参照拆分成单个对象,使你可以对每个组件进行独立编辑。这种能力对于那些复杂的设计来说尤其重要,因为它允许设计师根据需要调整细节,而不必担心整个参照被破坏。转换完成后,设计师还可以通过创建新的块来组织这些元素。在创建新的块时,可以选择一些常用的对象或图形,把它们定义为块,以便于日后重复使用。这不仅提高了工作效率,还帮助维护设计的一致性。此外,使用块参照还有助于减少图纸的复杂性。当设计中包含大量重复性元素时,块参照能够显著降低文件的大小和复杂度。这意味着渲染速度加快,以及在多用户环境下减少加载时间。总结而言,了解如何在CAD中使用和转换外部参照至为关键。掌握这些技巧不仅提升了设计效率,还能确保最终产品的质量。通过对外部参照进行合理的转换和管理,设计师可以充分利用CAD工具,实现复杂项目的高效管理与执行。
