在计算机辅助设计（CAD）中，图形遮挡技巧是一种重要的工具，用于提高绘图效率、提升图纸的可读性以及增强视觉效果。通过合理运用遮挡技术，工程师和设计师们可以有效地管理复杂项目中的视图层次，使得图形元素呈现出更直观、更易理解的状态。

在**CAD**软件中，处理复杂的设计往往需要在繁多的图形对象间进行切换与调整。为了在一个项目中清晰呈现多个对象之间的关系，我们常用到图形遮挡技巧。首先，我们要了解什么是图形遮挡。简单来说，图形遮挡指的是利用某些方法将不重要或者暂时不需要的图形元素隐藏起来，以突出显示更为关键的部分。这不仅有助于减少视觉干扰，还能使设计更加聚焦。

图层管理

是实现图形遮挡的重要手段之一。在CAD中，设计者可以通过不同的图层来管理不同种类的图形元素。例如，建筑平面图可以使用不同的图层分别表示墙体、电路、管道等。当设计师只需要查看电路图时，可以选择隐藏其他不相关的图层，这样一来，电路布局就会显得更加清晰明了。此外，通过锁定不需要修改的图层，也可以避免误操作，提高工作效率。另一种常见的遮挡方法是利用

剪切平面

。剪切平面主要用于三维建模中，通过设置一个或多个平面，将模型的一部分“切开”以便观察内部结构。这对于检查模型内部的细节或进行设计分析非常有用。例如，在汽车设计中，设计师可以利用剪切平面观察引擎的布置和零部件的相互关系，从而进行精确的调整和优化。与此同时，

动态遮挡

功能也是现代CAD软件中一项便捷的工具。动态遮挡允许用户在不改变原始模型的情况下，临时隐藏某些图形元素。这种方式极大地方便了设计过程中的即时修正与查看。通过简单的鼠标点击或命令输入，用户即可轻松临时屏蔽某些干扰元素，而无需永久性地删除或重构原有设计。在二维设计中，利用

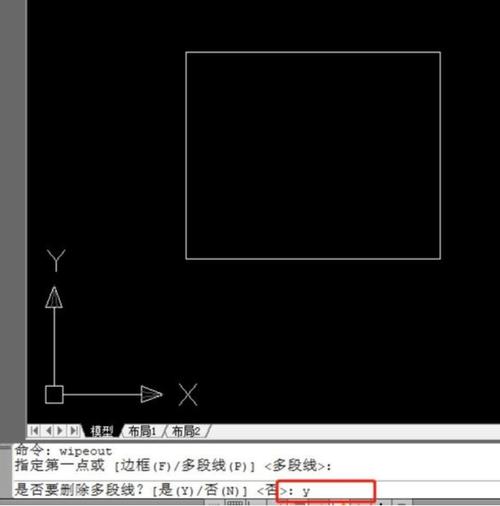

遮罩

功能也能实现类似的效果。遮罩主要是在一张图中增加覆盖层，使其上方的区域能够被临时隐藏。这种方法在处理复杂的平面图或布局时尤其有用。当需要聚焦于特定的区域而不希望周围杂乱的信息分散注意力时，遮罩提供了一种迅速而有效的解决方案。除了以上技巧，

透明度调整

也是一种常用的遮挡策略。通过调整特定图层或对象的透明度，设计师可以让下层内容隐约可见，从而不失去重要信息的前提下突出显示上层更为重要的设计元素。这在建筑设计或规划中，帮助设计师更好地展示建筑物与周围环境的关系。需要注意的是，无论采用哪种图形遮挡技巧，都应该保持设计的一致性和信息的完整性。过度使用可能导致设计图的逻辑混乱，反而增添理解上的困难。因此，灵活且适度地应用这些遮挡技术，结合具体设计需求，才能真正发挥它们的优势。总之，在CAD设计中，掌握并运用图形遮挡技巧，不仅可以简化复杂设计的呈现，也能提高图纸的可读性和美观程度。借助这些技巧，设计师可以更高效地管理并展现他们的创意和设计思路，同时确保信息的准确传达。因此，对任何初学者或经验丰富的设计师来说，深入理解并熟练使用图形遮挡技巧都是值得投入时间和精力的任务。
