调整CAD布局视口大小的必要知识

发布:中文网小编X 浏览:17人 分享
发布于:2025-04-04 11:00

在使用计算机辅助设计(CAD)软件进行制图时,调整布局视口的大小是非常重要的一项技能。布局视口用于在图纸空间中显示模型空间的内容,以不同的比例或视角展示详细信息。掌握这一技巧能够帮助我们更好地控制图纸的展示效果,提高设计效率和表达准确性。

在CAD软件中,当我们在**布局空间**创建一个**视口**时,这个视口相当于图纸上的一个窗口,通过它可以看到模型空间中的对象。在实际应用中,我们经常需要根据设计要求和图纸规范,对视口的大小进行**调整**。这样做不仅能确保图纸的美观和信息的完整性,还能符合特定项目的标准和规范。

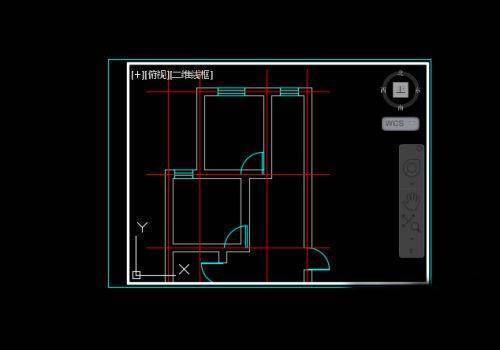

调整CAD布局视口大小的必要知识 - BIM,Reivt中文网

调整视口大小的步骤

要调整视口的大小,首先我们需要进入布局空间。在具体操作中,选择需要调整的视口,然后通过拖动其边框来改变尺寸。这是最简单直接的方法,但如果需要精确调整,则可能需要进一步的细节设置。可以利用属性面板对视口的长度和宽度做精确数值设定,这样能够更好地配合打印时的需求。值得注意的是,调整视口的**比例**是与调整视口的物理尺寸分开的。比例调整需要双击进入视口内部,将视图切换到模型空间,然后通过缩放命令修改比例。这一过程确保了在视口中显示的对象不失真,并且以符合意图的比例呈现。

调整CAD布局视口大小的必要知识 - BIM,Reivt中文网

布局空间与模型空间的关系

理解布局空间与**模型空间**之间的区别对于高效使用CAD软件至关重要。在模型空间中,我们以真实世界的比例绘制设计,而在布局空间中,我们布置打印输出,包括添加标题栏、注释、以及调整视口等。视口的存在,正是为了解决这两种空间直接关联的问题,使得模型的多样化展示成为可能。

使用视口锁定功能

在调整视口的过程中,视口锁定是一个有用的功能。启用视口锁定后,您就可以防止在误操作时改变视口的比例。这个功能尤其适合于复杂的图形,或者在布局中含有多个视口时,防止因为简单的平移或者滚轮缩放而导致视图比例的混乱。

视口的标注与管理

除了调整大小和比例外,视口的标注和管理也是提高制图质量的重要环节。我们必须保证每个视口都有明确的标记,指出视口内所表示的具体区域和设计部分,同时,在大型工程项目中,合理命名和组织视口还能够显著提升设计的条理性和可读性。此外,为了满足不同的打印需求和图纸标准,CAD软件还提供了对同一张设计图纸进行多版本管理的功能。通过这种方式,同一个视口可以在不同的布局上以不同的形式展现,实现信息的多层次表达。总的来说,调整CAD布局视口大小并不是一个孤立的操作,而是涉及到整个图纸规划和设计流程的重要组成部分。掌握这项技巧不仅能确保设计图纸的清晰传达,还能有效提高设计的灵活性和工作效率。因此,在日常的制图实践中,持续练习和优化视口调整方法,对于每一个CAD用户而言都是十分必要的。
