本文概述：在CAD设计过程中，掌握如何对线条进行加粗处理是提升图纸清晰度、突出重点信息的重要技巧。本文将详细介绍几种在CAD中加粗线条的方法，并解释每种方法的适用场景和具体步骤。

在CAD绘图软件中，尤其是建筑工程和机械制图领域，**线条粗细**可以传达不同的信息。通常情况下，较粗的线条用于表示主要结构、外轮廓或需要特别注意的部分，而较细的线条用于次要结构或内部细节。因此，懂得如何调整线条粗细是任何一位CAD用户必备的技能。

为什么要加粗线条

首先，我们要明确加粗线条的必要性。在图纸中，不同的内容层次通过不同的线条粗细来表现，这是一种通用的表达方式。**加粗线条**可以使某些部分更易识别，从而提高图纸的可读性。此外，在打印输出的过程中，细线有时可能会由于打印设备的限制变得不够明显，因此适当地加粗一些关键线条也是一种常见的做法。

方法一：使用线宽属性

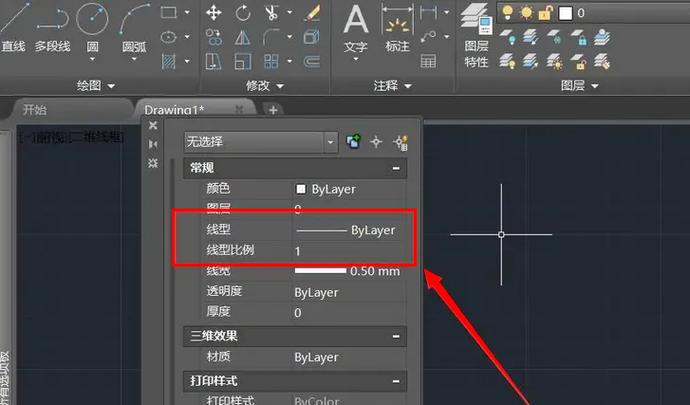

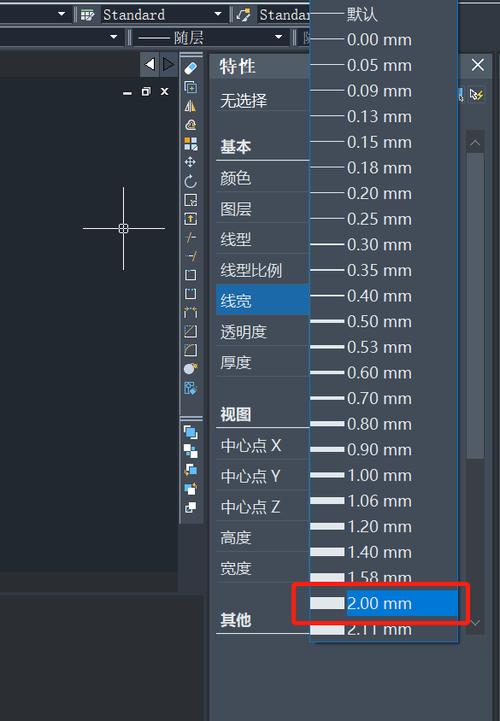

CAD软件提供了直接修改线条宽度的功能，这也是最简单直接的方法之一。在软件中，每个图层都可以设置特定的线宽（Lineweight），可以通过以下步骤进行设置：1. 打开CAD文件并进入模型空间。2. 在属性面板中选择目标图层。3. 找到线宽选项，根据需要选择合适的线宽。4. 确认选择后，更新视图以查看效果。这种方法最大的优点是便捷，可以快速应用于整张图纸中的多个对象。然而，需要注意的是，该方法在修改较复杂图纸时可能不会很准确，因为所有属于相同图层的线条都会被统一加粗。

方法二：使用多重引线工具

对于某些特定部分，如果只需局部加粗，**多重引线工具**提供了一种不错的解决方案。这个工具不仅可以调整线条宽度，还可以增加标注信息：1. 选择多重引线工具。2. 绘制基础线，接着在其上创建加粗的引线。3. 在属性中调整引线的线宽和样式。4. 通过微调调整其位置和方向，以确保效果最佳。这种方法适用于那些需要附加说明的重点部分，它可以有效地结合文字与图形，使设计意图更加清楚明朗。

方法三：利用填充命令

另一种让线条看起来更粗的方法是通过**填充工具**。此方法特点是“假”加粗，即通过添加颜色块的方式来模拟线条加粗的效果：1. 使用多段线工具画出需要加粗的路径。2. 利用区域填充命令 (HATCH) 创建填充。3. 调整填充的边界和间距，以达到期望的加粗效果。这一技巧在强调部分或者需要视觉冲击力的创作中非常管用，但要注意在不同缩放级别下检查效果，确保在任意比例下均显得自然。

总结与建议

不论是哪种方法，加粗线条在实际应用中总能显现其重要价值。对于初学者来说，从掌握图层线宽属性入手是最直接的方式；而对于经验丰富的用户，综合运用多种工具，将帮助他们创造出既富有美感又清晰明了的图纸。同时，结合实际需求和图纸内容，谨慎选择加粗策略以保持整体一致性也尤为重要。在学习和实践中不断总结经验，将每一种技术灵活地融入到日常的图纸设计中，是成为一名优秀CAD设计师的不二法门。希望通过这篇指导，你可以更加轻松地驾驭CAD加粗线条的各种技巧，为你的设计带来更多可能性。
