本文概述：标高符号是建筑图纸中必不可少的元素之一，用于表示某个结构或区域在竣工后的高度。在CAD软件中绘制标高符号并添加到基础图纸中是一个细致而重要的任务，能够帮助设计师精确地传达建筑信息。

开始绘制标高符号之前，首先需要对标高的定义有清晰的了解。标高通常用于描述建筑物或构筑物各部分的绝对高度，以确保施工过程中的准确性。标高符号通常由圆圈、三角形或其他指定形状组成，里面包含具体数字以代表具体的高度值。在CAD中绘制标高符号的第一步是选择合适的工具和命令。CAD软件提供了多种选择，例如线条、圆形、多边形等，这些都可以用于创建定制的标高符号。使用这些工具时，要注意选择合适的单位和比例，以确保标高符号与图纸上的其他元素保持一致。

绘制步骤

包括以下几个方面：1. **

确定标高位置信息

**：在绘图时，首先要明确标高符号所在的位置。这涉及到基础图纸中的基准线以及标高要表达的信息。例如，建筑物不同层面的实际高度差异，以及需要传达的相应标高数据。2. **

选择绘图工具

**：打开你的CAD软件，并选择适当的绘图工具。例如，可以使用“圆形”命令来画出标高符号的外框。此外，也可以使用“文本”命令添加具体的标高数值。3. **

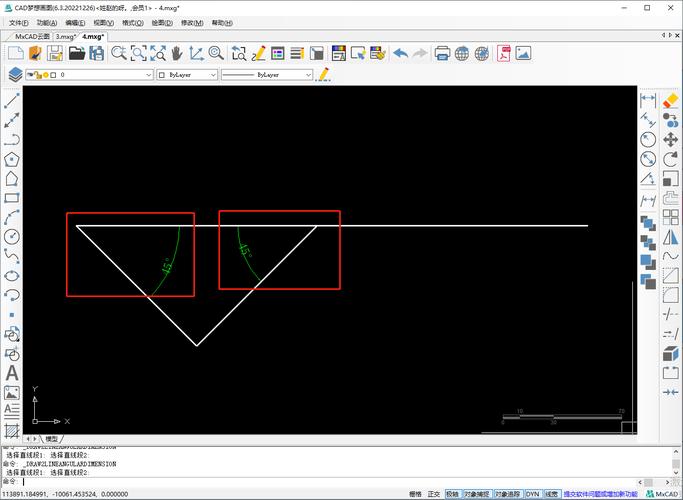

绘制标高符号

**：根据预先确定的设计方案，在图纸上绘制标高符号。为了提高效率，可以使用CAD软件的“复制”和“粘贴”功能，将绘制好的标高符号应用到多个位置。4. **

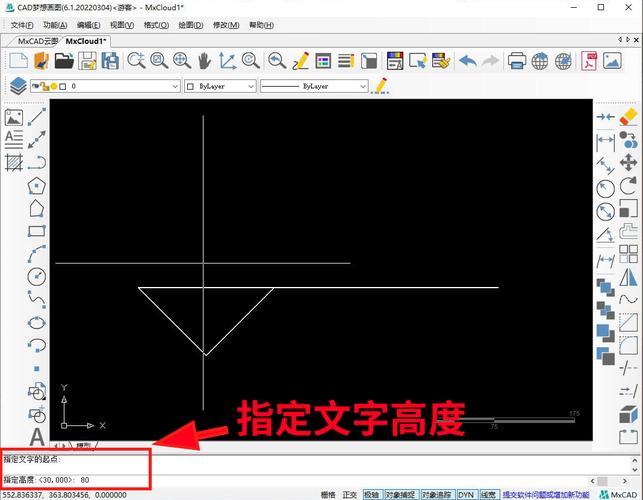

标注标高值

**：这是关键的一步，需要使用文本工具将具体的标高数值输入到已经绘制好的符号中。确保数值的格式和字体大小匹配整个图纸的风格，以保证一致性和专业性。5. **

检查和调整细节

**：完成初步绘制后，应仔细检查每个标高符号的位置和数值是否正确无误。有时候可能需要调整标高符号的大小或位置，以使其与其他图纸元素协调。6. **

添加符号到基础图纸中

**：将所有绘制好的标高符号添加到基础图纸中。在这个过程中，保持整个图纸的整洁和易读性非常重要。完成上述步骤后，你的CAD图纸应该具备清晰的标高标识，从而为后续的施工和审查流程提供可靠的数据支持。对于不熟悉CAD操作的新手而言，可以通过观看相关教程或参加培训课程进一步提高技能。

技巧和建议

：为了确保标高符号的准确性，最好一开始就制定一个详细的计划，包括标高符号的位置、样式以及具体内容。利用CAD软件的图层功能，可以更好地组织和管理标高符号，使得后期修改和维护更加方便。此外，还可以利用CAD软件的自动化功能，如脚本或宏命令，来加快标高符号的绘制过程，提高工作效率。如果有较复杂的要求或项目可以选择导入已有的标高符号库，这样能避免重复劳动。无论你使用哪种方法，确保每个标高符号都经过仔细考虑和校验，这是保证图纸质量和减少错误发生的关键。同时，和工程师、建筑师沟通确认标高数据，以得到符合实际需求的图纸成果。在现代建筑设计中，随着软件和技术的发展，使用数字化方法管理和处理标高数据变得越来越普及。利用CAD进行精确绘制不仅提升了工作效率，也为团队合作和跨领域协作提供了便利条件。这样的精准性和规范性对最终的施工效果至关重要，是设计成功的重要保证。
