本文概述：CAD图形打散是指将一个整体的复杂CAD图形转化为多个独立的部分，以方便编辑、修改和分析。通过这种方法，可以更好地进行设计调整，提高工作效率。

在现代建筑和工程设计领域，**CAD软件**已成为不可或缺的工具。其不仅能够帮助设计师轻松创建精确的图纸，还能提高项目的整体效率。然而，许多情况下，我们需要对CAD图形进行更深入的操作，这时候就会用到一种技巧——**打散**。这里我们提供一份完整指南来帮助你掌握这一技能。

什么是打散

打散是指将一个组合在一起的复杂CAD对象分解成多个独立的元素。这一过程可以理解为“解组”，让每一个构成图形的基本单元变得可编辑。而对于工程师和设计师而言，学会如何正确使用这一工具，是在旨在提高设计水平和效率时不可忽视的步骤。

打散操作的重要性

进行打散操作的一大好处，就是可以更好地调整设计细节。当一个图形被拆分成多个独立部分后，设计者便能对其中任意部分进行移动、删除、旋转或者重新组合。此外，**打散**也使得添加注释、更改属性、检查干扰等任务更加简便。

如何在CAD中进行打散操作

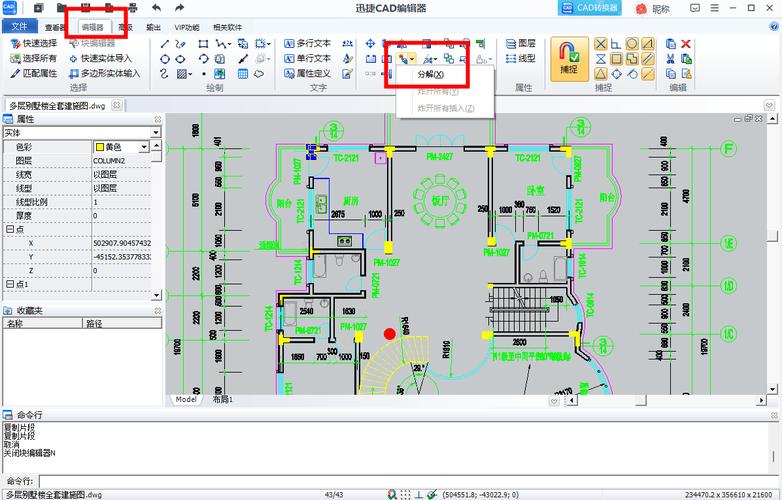

要在CAD软件中进行打散操作，通常需要执行以下步骤：1. **选择目标对象**：首先，确保你已经选中了需要进行打散操作的组合对象。 2. **进入修改模式**：在工具栏中找到“修改”菜单，通常这个菜单包括各种用于调整图形的功能。3. **应用“打散”命令**：在修改菜单下，找到并选择“打散（Explode）”命令。这个命令将把选定的组合对象分解为各个子对象。4. **检查结果**：完成命令后，务必查看打散后的对象是否符合预期。如果有任何问题，你可能需要撤销操作并重新尝试。

注意事项

虽然打散操作非常有用，但在使用它时仍需小心谨慎。其中一个原因是某些信息可能会在打散过程中丢失，比如关联性的标记和特定样式。因此，在执行该操作前，应确保备份重要文件。另外，如果遇到复杂三维模型，建议仔细考虑模型结构，以避免不必要的麻烦。

常见问题与解决方案

1. **打散后对象不可见**：如果你发现打散后的一些对象消失了，首先确认这些对象是否被隐藏或移到了其他图层上。检查图层管理器以确保所有图层是可见的状态。2. **丢失关联性**：有些高级软件允许用户在打散时保留部分关联性，请提前了解所用软件的相关功能。3. **性能问题**：对于较大文件，打散操作可能导致软件运行缓慢。这时可以考虑分段进行打散，或在高配置电脑上操作。

总结

CAD图形打散作为一项实用技能，能显著增强设计自由度。无论是一名经验丰富的工程师，还是刚入行的设计师，通过这篇指南的学习，相信能掌握必要的知识，从而提高工作效率并创造出令人满意的设计成果。牢记每次操作都需仔细规划，并定期保存工作进展，以防数据丢失。这样，就能充分运用CAD软件的强大能力，让复杂图形设计变得简单而高效。
