本文概述：在CAD软件中，如何正确标注斜线尺寸是许多用户可能面临的挑战。准确标注不仅能提高图纸的精度和可读性，还有助于各个设计阶段的顺利进行。

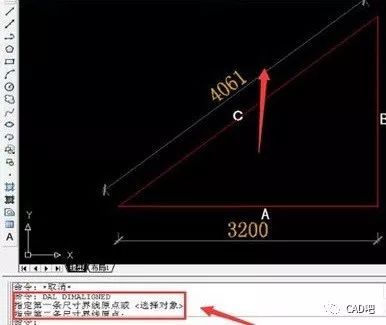

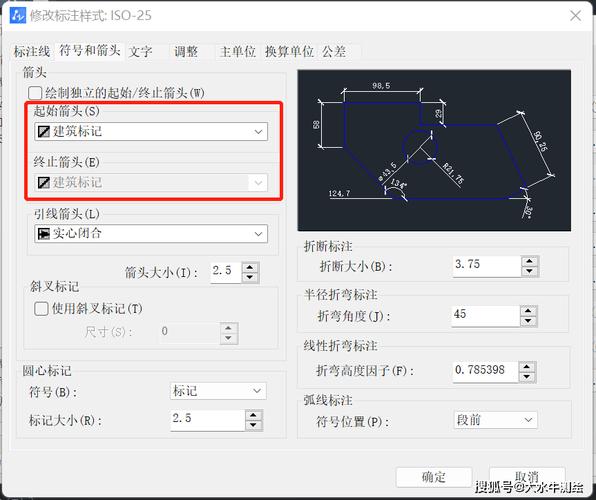

在CAD绘图中，标注正确的尺寸对于完整表达设计意图至关重要。尤其是在处理斜线时，应用适当的方法来提供清晰准确的说明将显得尤为重要。斜线尺寸标注可能涉及到角度尺寸与线段长度的综合表达，这就要求我们熟练掌握一些CAD工具和技巧。首先，我们需要了解一个基本原理，即任何尺寸标注都必须保持一致性和明确性。针对斜线的尺寸标注，我们通常使用一种称为对齐标注（Aligned Dimension）的功能。这个功能允许我们沿着斜线方向放置尺寸，使其指向目标形状的真实倾斜方向，而不是简单的水平或垂直。选择对齐标注工具后，在CAD界面中，第一步是选择要标注的斜线的两个端点。这一步至关重要，因为我们需要确保所有的尺寸都以正确的参考点开始和结束。选中这两个点后，系统会自动生成一条对齐尺寸线，这条线与被标注的斜线完全重合。这样可以确保所表示的长度真实反映出物体的实际大小。接下来，可以通过输入必要的数值或者利用CAD软件自带的测量功能，确定斜线的实际长度。很多高级的CAD工具还允许用户直接显示或隐藏角度信息，以便更加详细的注释。此外，在标注过程中，我们可以调整尺寸样式以提高图纸的可读性。在属性设置中，用户可以修改标注文本的字体、大小以及颜色等参数。这些调整帮助确保图纸在打印或电子传输中有最佳表现。关键字如下：- **CAD软件**：计算机辅助设计，是用于支持二维和三维设计的工具。- **对齐标注（Aligned Dimension）**：沿着被测量对象真实方向的尺寸标注方法。- **尺寸线**：用来标示起点和终点间距的线条。进一步说，根据具体的项目需求，有时需要标注不仅包含长度，还包括斜线的角度。这种情况下，我们可以使用角度标注功能。在CAD中，通过选择对应的两条线或指定一个圆心与其余建模元素，角度标注会展示出精确的夹角度数。这样可以使加工人员或施工团队更直观地理解结构或部件间的几何关系。除了这些基本技巧，对斜线进行尺寸标注时，还需注意图纸中的其他细节。例如，避免线条过于拥挤或尺寸间交叠，在整体布局上预留足够的空间。为了实现这一点，可以灵活运用图层管理，将不同类型的标注分开处理。在标注完成后，一定要进行检查和校对，确保所有的尺寸信息都准确无误，并且符合设计规范。这不仅能够避免后续实施过程中的差错和返工，还能够有效减少时间和成本的浪费。综上所述，正确标注斜线尺寸不仅是CAD软件操作的一个基本技能，同时也是保证设计质量和可靠性的关键环节。通过合理应用工具和功能，结合细致的审查流程，就可以实现高效精准的标注，满足各种复杂项目的需求。
