本文将详细介绍如何在CAD软件中设置A4图框尺寸，帮助用户掌握绘制标准图纸的操作步骤和注意事项。

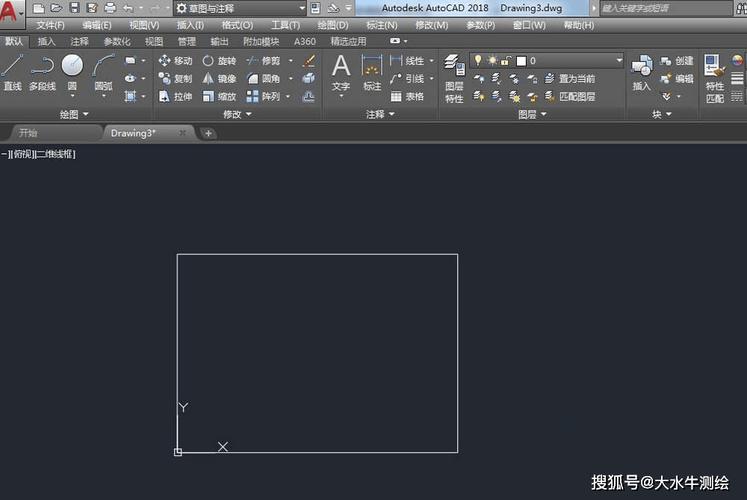

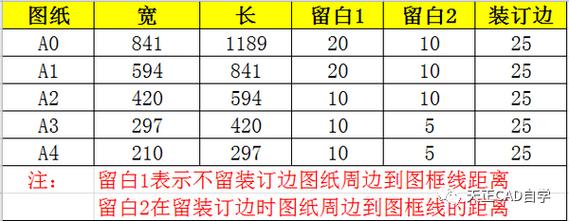

在现代工程设计中，计算机辅助设计（CAD）软件是不可或缺的工具之一。**A4图框尺寸**，作为一种常见的国际标准图纸格式，被广泛应用于各类设计图纸的制作。在CAD中正确设置A4图框不仅能提高绘图效率，还能保证图纸输出符合标准。以下是详细的操作步骤和注意事项。首先，在设置A4图框之前，需要了解其**尺寸标准**。根据ISO 216标准，A4纸的实际尺寸为210mm x 297mm。因此，在CAD中绘制时，我们需要基于这个尺寸来创建相应的图框。接下来，我们进入CAD软件，开启一个新的绘图文件。使用命令行输入“_rectangle”命令，或在工具栏中选择矩形工具，以任意一点为起始点，按照对角线方式绘制一个矩形。为了精准设置尺寸，可以直接在命令行输入@210,297。这一步骤确保了我们所绘制的矩形具有**精确的A4尺寸**。完成矩形绘制后，我们可以开始添加图框的其他元素。通常，工程图纸会包含公司名称、项目名称、版本号等信息。这些内容被放置在图纸的底部或右下方的**标题栏**内。使用CAD中的文字工具（如Text或Mtext），在合适的位置添加这些文本内容。为了方便修改，一般建议使用多行文本（Mtext）功能。接着，我们制定图框的**标准化样式**。这涉及到线型和线宽的设置。一般情况下，图框的主边界线使用粗实线，而内部的辅助线则使用细实线。通过访问“Layer Properties Manager”（图层属性管理器），可以创建不同的图层来分配不同的线型和线宽，使图框更具层次感。图框设置完毕后，要考虑到打印和输出的问题。在CAD中，打开“Page Setup Manager”（页面设置管理器），建立一个新的页面布局或修改现有页面。在这里，我们选择打印设备，并设置纸张尺寸为A4，同时调整打印比例（通常设为1:1）以保证在物理输出中图纸不变形。此外，值得注意的是，不同公司的**图框模板**可能会有所不同。尽管A4尺寸固定，但根据具体的行业需求或客户要求，图框的布局及内容可能存在差异。因此，一些公司会提供自定义的CAD图框模板供员工使用。合理利用这些资源可以节省时间，提高设计的一致性。最后，为确保实际输出效果匹配设计预期，推荐在打印前进行**预览检查**。通过在CAD中执行“Print Preview”（打印预览），可以准确观察到打印结果。这样即使在复杂项目中，出现问题也能及时解决，避免不必要的耗材浪费。总结来说，在CAD中设置A4图框尺寸并不是一项复杂的任务，但需要注意细节，包括位置的精确，线型的选择，以及打印设置的准确性。只有掌握了这些技能，我们才能在专业环境中自信地制作出符合标准的设计图纸。这种基础能力，对于从事工程、建筑、制造等领域的专业人员而言，是必备的职业技能之一。随着时间的推移和经验的积累，你会发现这种基本操作将成为你日常工作的利器，助你更加高效地完成设计任务。
