本文将详细介绍在CAD软件中如何将Z轴归零的操作过程。这一技巧对于从事三维建模和设计的用户尤为重要，因为它能够简化平面图形和三维模型之间的转换，使得二维平面更容易编辑和使用。

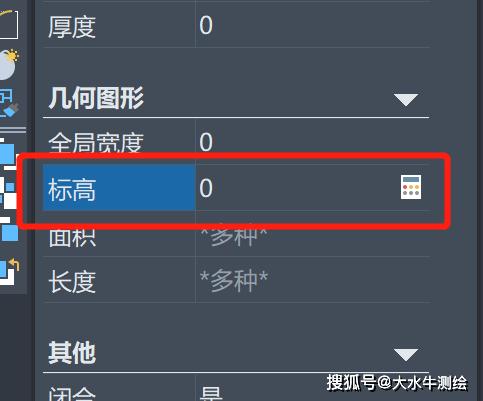

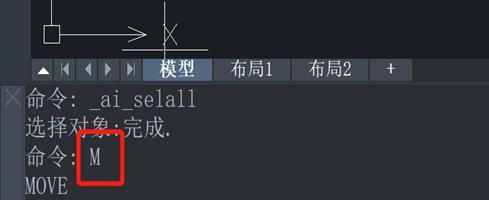

在CAD软件中，Z轴用于表示第三维度，即高度。在处理二维图形时，有时由于输入错误或设计需要，图形中的某些元素可能会偏离其应有的Z=0平面。因此，将**Z轴归零**成为了必要。这不仅确保图形的一致性和准确性，还有助于避免在后续工作中出现不必要的问题。### 理解Z轴首先，我们需要理解Z轴在CAD中的意义。CAD（计算机辅助设计）软件通常基于一个三维坐标系，该坐标系由X、Y和Z三个轴组成。X轴和Y轴定义了水平平面，而**Z轴**则用于描述物体在垂直方向上的位置。在二维设计中，我们通常希望所有元素都位于Z=0的位置，以便保持图形的平面性。### 检查现有元素的Z值在将所有对象的Z轴归零之前，我们首先需要检查图形中现有的元素是否在非零的Z平面上。可以通过CAD命令行查询对象的几何属性，查看其Z值。如果某些元素的Z值不是零，这就可能造成在不同视图下显示位置差异的问题，从而影响到设计结果。### 使用CAD命令工具大部分CAD软件都有内建的命令工具，可以用来迅速调整对象的Z轴值。这一步骤具体包括以下几个步骤：1. **选择对象**：利用鼠标或者选择工具框选或者点选需要调整的对象。2. **输入命令**：在命令行中输入相关的调整Z轴的指令。根据不同软件版本可能有所不同，但常见的命令如`move`结合`@0,0,0`等。3. **确认调整**：执行命令后，软件通常要求指定XYZ的目标值。在这里，我们主要关注**Z值**并将其设定为0。### 测试及检验完成上述步骤后，建议对调整后的图形进行验证以确保Z轴归零的效果。可以再次使用CAD中的测量工具，检查各个对象的Z值是否已全部归零。此外，也可以切换至不同的视角，观察图形是否仍然保持在同一个平面上。如果一切无误，则说明归零操作成功。如果发现问题，可能需要重新检查步骤或者是软件设置。### 自动化脚本为了提高效率，特别是在需要频繁进行此类操作时，可以编写脚本自动化这些步骤。许多高级CAD平台支持编写自定义脚本或宏，通过简单的代码控制，可以快速批量调整图形中所有元素的**Z轴**。这种方式不仅减少了人工操作的时间，还能有效消除人为操作失误造成的风险。### 小结归根结底，在CAD中将Z轴归零，是一个保证图形正确性的基础操作。掌握这一技巧，不仅有助于建立和维护始终如一的设计标准，还有助于提升作品的专业水准。即使是在复杂的三维模型环境下，确保二维部分的Z轴始终归零，也是良好工作习惯的一部分。这不仅让你的设计更加精准，还能大幅减少因Z轴错位而导致的问题。总之，通过合理利用CAD的功能与工具，并辅以自动化流程，将Z轴归零变得既简单又高效。掌握这一技能，你将在CAD设计领域中游刃有余，为复杂设计任务打下坚实的基础。
