本文将介绍如何在CAD中绘制轴线的虚线，帮助用户掌握绘制技巧，提高工作效率。在设计和建筑领域，轴线是非常重要的元素，它们为各种结构提供了参考和指导。通过学习如何绘制这些轴线，您将能够更好地规划和呈现您的设计方案。

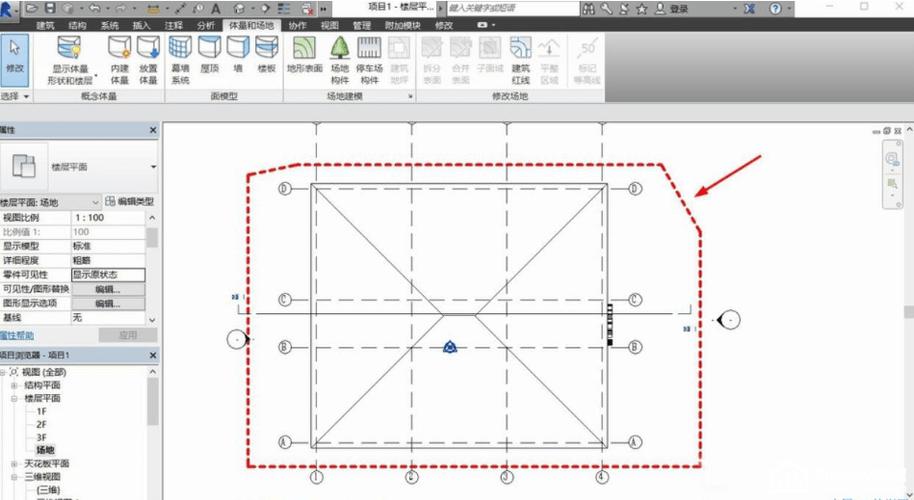

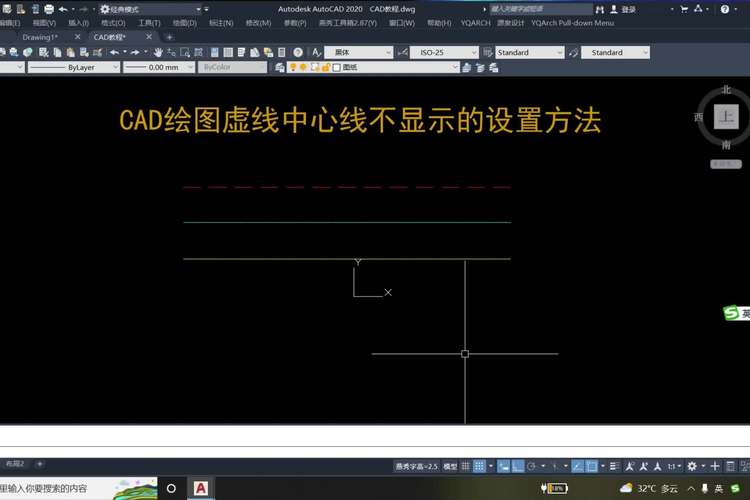

在CAD（计算机辅助设计）软件中，创建**轴线**是一个基本且必要的技能，尤其是在建筑和工程设计图纸中。为了有效地绘制轴线，我们需要使用一种表示方式，即**虚线**，以便更清晰地展示项目中的对称性、阵列或其他设计结构。首先，打开您的CAD软件，通常我们使用AutoCAD作为示例工具。启动程序后，创建一个新的绘图文件，或打开一个现有的文件。在绘图区开始之前，请确保理解以下几个步骤和设置，以便于完成任务。###设置图层合理使用**图层**功能可以使图纸更为整洁和专业。在新文件中，建议创建一个专门用于绘制轴线的图层。进入“图层特性管理器”并点击“新建图层”，然后命名为“Axis Lines”或其他易于识别的名称。同时，可以选择不同的颜色来区分轴线与其他元素，这是为了提高图纸的可读性。###定义线型要绘制**虚线**，您需要定义或选择正确的线型。在AutoCAD中，有多个预设的线型可以选择。如果软件中没有所需的虚线类型，可以通过“线型管理器”加载更多线型文件（.lin）。找到合适的虚线样式后，将其应用到前面创建的轴线图层上。###绘制直线在“绘制”菜单中选择“直线”工具（或输入快捷键L），开始绘制轴线。为了保持精确，建议开启正交模式（Ortho Mode），这将使您的线条保持水平或垂直。此外，使用对象捕捉（Object Snap）功能可以让轴线精确连接到关键点上。###调整线型比例有时候即使选择了正确的线型，显示效果仍然可能不是理想的。这时可以调整**线型比例**。使用命令“LTSCALE”或“CELTSCALE”来修改线型比例，直到虚线显示达到期望的效果。通常，较大的比例会使虚线段间距变大，而较小的比例则相反。###标记和注释为了使图纸的信息更加明确，为轴线添加**标记**和**注释**是一个好习惯。使用文本工具（如DTEXT或MTEXT）在轴线的起始位置标注轴线编号或符号，并在图纸旁边添加说明文字以解释这些轴线的用途和重要性。###检查和修正完成绘制后，仔细检查所有轴线是否在正确的位置，并且虚线效果应一致，避免因线型比例不当而造成的视觉错误。利用软件的测量工具确认轴线之间的距离等信息准确无误。###保存和输出最后，在确认图纸无误之后，请保存您的工作，并按需导出为其他格式，如PDF或DWG，以便与他人共享或进一步处理。通过以上步骤，您就能在CAD中成功绘制优质的轴线虚线图形。这不仅能提高图纸的专业性，还能助力设计师更高效地沟通项目计划。在日常CAD操作中，掌握这些技巧将极大地提升您的作业效率和图纸质量。无论在何种场景下，这些方法都能帮助您快速响应绘图需求，同时保持高标准的输出。
