本文概述：在进行CAD绘图时，常常需要将多段线合并成一条以便简化设计和提高效率。本文详细介绍了一种实现这一目标的方法，并对关键步骤进行了深入解析。

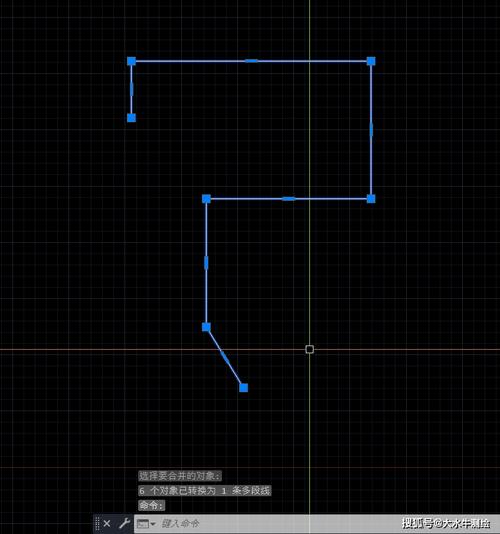

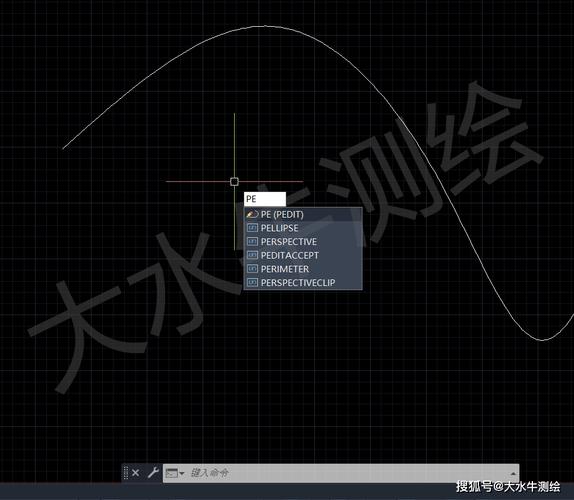

在计算机辅助设计（Computer Aided Design，简称CAD）软件中，**多段线**是一种重要的工具，用于绘制复杂的形状和轮廓。然而，由于设计过程中的需求，多段线可能会被分割成多个部分，在某些情况下，我们可能需要将这些分割的多段线合并为一条连续的多段线。这有助于简化文件结构，提高绘图的**清晰性**和**易编辑性**。下面我们就来探讨一下如何在CAD中实现多段线的合并。首先，我们需要确保使用的是支持多段线编辑功能的CAD软件。大多数现代CAD软件，如AutoCAD，都具备这种功能。在开始操作之前，可以通过“功能确认”来确保手头的软件版本支持相关的命令及工具。第二步是选择要合并的多段线。可以在CAD界面中使用鼠标拖动或者通过输入命令来选择这些线段。一般来说，要合并的多段线应该是相互连接的，即多段线的一个端点与另一条多段线的端点相接。若不是相连的多段线，可能需要先调整其位置或使用其他工具连接这些线段。接下来是使用特定的CAD命令来执行合并操作。对于AutoCAD用户，可以采用以下命令：- **PEDIT**命令：输入"PEDIT"回车后，软件会提示选择多段线。选中第一条多段线后，系统会询问是否想要将其转换为多段线，选择“是”。然后会出现一个选项列表，其中包含了“合并”（Join）。选择该选项后，再次用鼠标选择要合并的其他多段线段。结束选择后，按“回车”键完成合并操作。值得注意的是，使用**PEDIT**命令时，如果要合并的多段线不在同一平面上，可能会导致合并失败。因此，在合并之前，应确保所有多段线都处于同一工作平面。为了避免合并过程中产生错误，可以在命令前使用“UNITS”命令检查单位设置，以确保一致性。除此之外，还有其他一些因素需要考虑。例如，确认每个线段的起点和终点精确重合，否则合并可能不会成功。在必要情况下，可以借助“MOVE”或“ALIGN”等辅助命令进行微调，解决因误差导致的无法准确连接的问题。最后，合并后的多段线应进行测试。测试阶段主要是检查合并效果及线段的完整性。一种常见的方法是将合并后的对象用于模拟或生成3D模型，看其是否表现出如预期的行为。如果在操作过程中发现任何瑕疵，应立即返回修改，以免影响最终的设计结果。总结起来，合并CAD多段线不仅仅是一个简单的命令操作，它涉及到多个步骤，每一步都需要操作员的细心和一定的技术基础。通过合理使用软件提供的各种工具和命令，我们可以有效地简化设计，提高工作效率。这不仅有助于节省时间，还能在大型项目中减少潜在错误，从而使整个设计过程更加顺畅和高效。通过深入了解这些步骤并加以实践，你将能够熟练地将CAD中的多段线合并成一条，进而提升你的设计技能和生产力。无论是在工程建设、机械设计还是建筑规划领域，这种技巧都具有很高的实用价值。
