本文概述：本文将详细介绍如何绘制CAD轴测图，包括理解轴测图的基本原理、设置工作环境、使用工具命令，以及提高绘图效率的技巧。

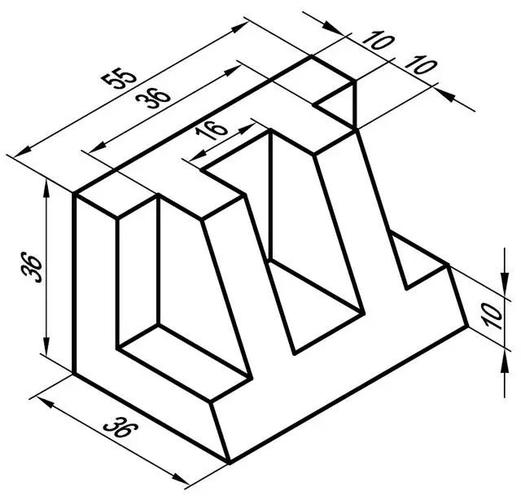

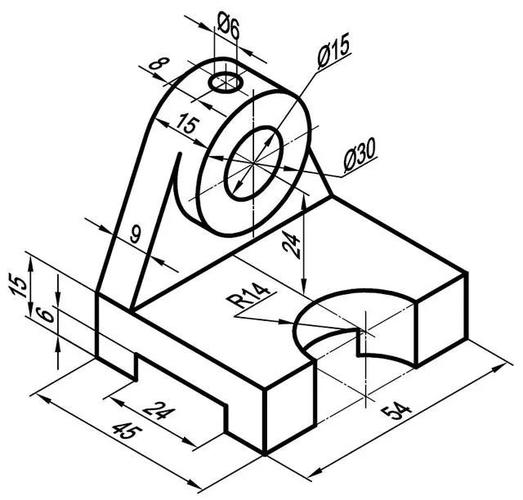

在工程设计中，**CAD轴测图**是一种重要的表达手段，它能够帮助设计者和施工人员更好地理解结构或零件的空间关系。**CAD（Computer-Aided Design）**软件提供了强大而灵活的工具来创建这些三维立体效果的绘图。在本文中，我们将从几个方面讨论如何绘制高质量的CAD轴测图。首先，理解**轴测图的基本原理**是非常必要的。轴测投影是一种绘图技术，用于表示一个对象的三维形状，而不需要透视。这种投影方式保持了物体各个部分的比例不变，使其成为一种准确且易于理解的表达方法。通常，轴测图有三种主要类型：等距轴测、二向角轴测和一向角轴测。其中，等距轴测是最常用的，因为它使得所有三个坐标轴间的角度相等（均为120度），并且每条轴上的缩放系数一致。接下来，你需要**设置合适的工作环境**。在大多数CAD软件中，如AutoCAD，可以通过以下步骤来设定等距轴测模式：1. 打开你的CAD软件，并创建一个新的文件。2. 输入“SNAP”命令，并设置网格样式为“等轴测（Isometric）”。这样可以帮助你在绘图时轻松捕捉到等距角度。3. 确保开启“正交模式”，这将帮助你锁定光标在水平与垂直方向上的移动，从而绘制精确的线条。一旦工作环境准备就绪，你可以开始**使用工具命令进行绘图**。常用的命令包括：- **LINE**：用于绘制直线，在轴测图中尤为重要，因为基础形状都由直线构成。- **CIRCLE**：在等距模式下，你会需要绘制椭圆，而不是圆。因此你可以用ELLIPSE命令替代，以适应轴测图的需求。- **COPY** 和 **MOVE**：这些是用于复制和移动对象的基本工具，它们能极大提高绘图的效率。- **ROTATE**：对于需要旋转的部件，这个命令能帮助你调整到准确的角度。在绘制过程中，熟练使用“UCS”命令来调整用户坐标系，可以协助你更好地对齐和操作你的设计元素。通过修改坐标系，你能更加方便地在不同的平面上创建复杂的几何形状。此外，为了提高你的**绘图效率**，你可以应用以下几种技巧：- 使用块（BLOCKS）：定义并重复使用标准组件可以显著加快工作速度，同时保持一致性。- 层管理（LAYERS）：通过将不同类型的线条分配到不同的层上，你可以更清晰地组织和控制你的图形。例如，把所有的辅助线放到一个单独的层，这样可以随时打开或关闭它们以降低视觉干扰。- 自定义快捷键：根据自己的习惯和工作流，设置自定义快捷键能够简化和加速常见操作。最后，利用**渲染和着色**功能使你的轴测图更加生动和逼真。虽然传统的工程图可能只需要简单的线条，但现代项目往往要求更高的可视化效果。借助CAD软件中的渲染工具，赋予你的模型以材料属性和光效，可以使其更加富有表现力，提高设计方案的说服力。总之，掌握**CAD轴测图**的绘制技巧是一个逐步积累的过程，需要耐心和细致的练习。通过不断学习和实践，你将能够创建出既专业又美观的图纸，这不仅能提高个人职业素养，也能为团队带来更多的创意和价值。希望以上的指导能帮助你在CAD绘图道路上取得更大的成功。
