本文概述：在使用CAD软件时，许多用户可能会遇到虚线不显示的问题，这种情况可能会影响设计的准确性和清晰度。以下内容将详细探讨该问题的原因，并提供具体的解决方案。

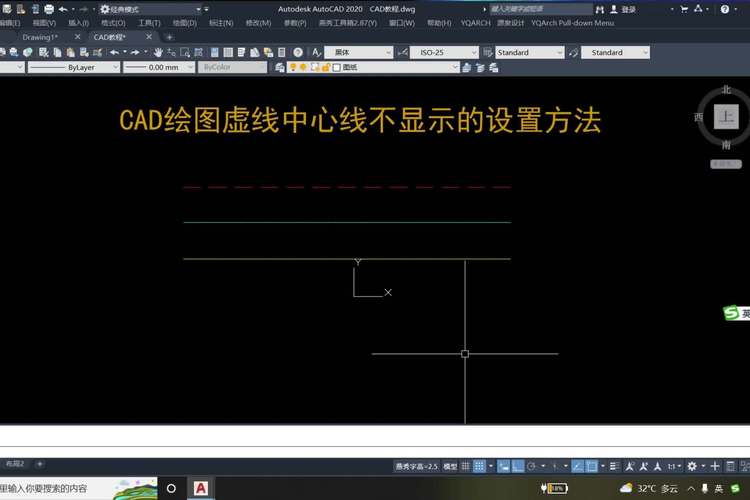

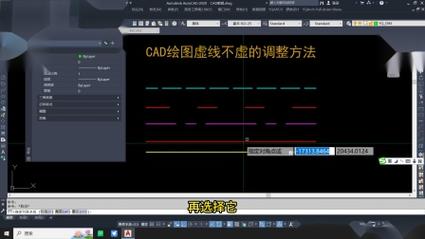

在CAD设计过程中，虚线是一个至关重要的元素，它用于表示隐藏、中心或其他特殊类型的线。在某些情况下，用户可能会发现这些虚线无法正常显示，这不仅影响了设计图的可读性，也可能导致误解或错误。为解决这一常见问题，我们需要从几个方面入手。首先，我们要确认虚线显示问题是否与图层属性有关。CAD软件中的每个图层都可以有不同的属性设置，包括线型。如果图层的线型设置未正确定义为虚线，那么该图层上的所有线条都会以实线显示。因此，检查图层的线型设置是排查问题的第一步。打开图层管理器，确保相应的图层具有正确的线型定义，并且线型已经加载并在项目中应用。接下来，我们应该考虑视图比例的问题。CAD软件的线型通常根据视图的比例来显示，因此如果视图比例过大或过小，虚线可能会变得难以辨认。例如，如果整个项目缩放得太小，虚线之间的间隙可能变得几乎不可见。解决这个问题的方法之一是调整视图的比例。通过命令“LTSCALE”，用户可以设置合适的比例因子，使虚线在特定比例下显示正常。另一个可能的原因是线型缩放与其他缩放设置的冲突。CAD软件中有多种缩放设置，例如全局线型比例（LTSCALE）、对象线型比例（CELTSCALE）以及注释性比例。这几个设置在协同工作时可能会产生意外的结果。检查并调整这些设置以确保它们之间没有冲突是非常关键的。比如，将CELTSCALE设置为1，可以使对象线型比例与全局线型比例保持一致，从而减少线型显示问题。此外，显示设置也可能影响虚线的表现。某些时候，图形界面的显示选项可能被设置得太简单，以节省计算资源，但这也可能导致显示精度下降。这时候，你需要进入软件的显示或图形选项菜单，尝试提高显示质量或分辨率设置。不过，这可能会增加系统资源的占用，因此需要平衡显示效果和性能要求。CAD软件版本本身的问题则是另一个潜在因素。有时，针对版本更新或软件补丁的不足，虚线显示问题可能会频繁出现。这种情况下，查找和安装最新的软件更新或补丁是重要的步骤。打开你的软件更新喷嘴，确保你正使用的是最新版本。如果问题仍然存在，可以考虑联系软件供应商寻求进一步支持。最后，考虑到用户个人习惯的问题，我们需要提到的是，有经验的设计师可能有自己的一套风格和设置。如果经过上述方法依然不能解决问题，也许你需要重新审视并调整你的偏好和习惯设置。有时候，较复杂的用户配置可能会阻碍问题的诊断和解决。综上所述，解决CAD软件中虚线不显示的问题需要多角度分析，包括图层属性、视图比例、线型缩放、显示设置以及软件版本等多个环节。在操作过程中，及时保存并备份项目文件也是不可忽视的步骤，以免因为设置变化而丢失已有进展。通过系统性的排查和调整，相信大多数虚线显示问题都能得到有效解决。
