本文将详细介绍如何正确操作CAD提取坐标命令，包括步骤说明、注意事项以及常见问题解决，以帮助用户更高效地利用CAD进行坐标数据的获取和处理。

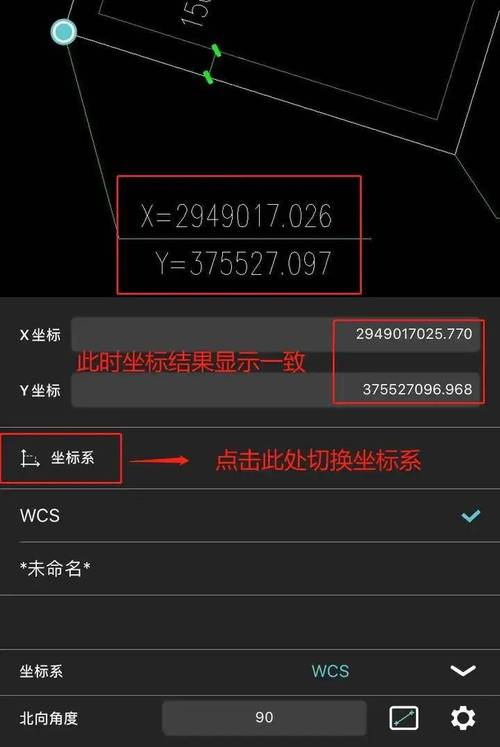

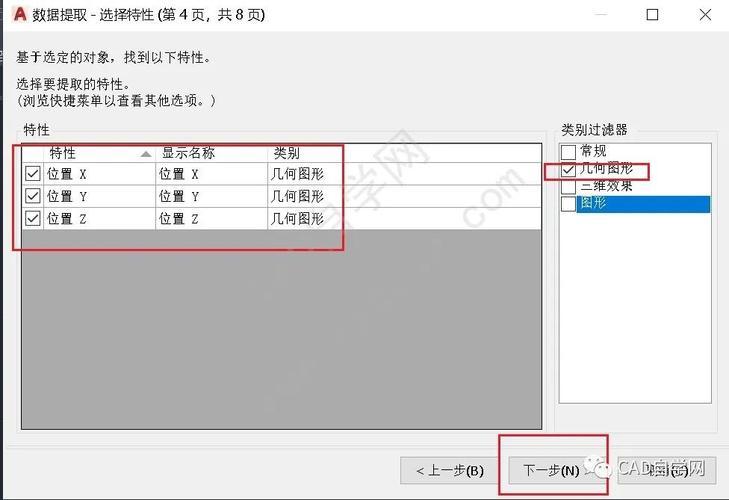

计算机辅助设计（CAD）软件是工程师和建筑师日常工作中必不可少的工具之一。在设计过程中，准确的坐标数据对于确保绘图的精确性和项目的成功是至关重要的。CAD中的“提取坐标”命令是一项强大功能，可以帮助设计人员从图纸中准确提取所需的坐标信息。以下是一些具体步骤和注意事项，帮助您在CAD中正确操作此命令。首先，打开您的CAD软件并加载需要提取坐标的图纸。如果可能，建议您使用一个副本进行操作，以免对原始文件产生不必要的影响。在开始使用提取坐标命令前，请确保您已经了解图纸上的坐标系以及需要提取的区域。这可以通过检查图纸上的标注或者参考资料来确认。接下来，您可以按照以下步骤进行操作：1. **选择对象**：在CAD中，选择要提取坐标的对象或区域。选择对象时，可以使用多种方法，例如窗口选择、框选或直接单击选择。在选择正确的对象后，务必仔细检查，以确保没有遗漏任何重要点。2. **启动命令**：在命令行中输入“DATAEXTRACTION”或通过菜单找到数据提取工具，并选择该命令以启动坐标提取向导。这个命令不仅适用于提取坐标，还能用于其他数据的提取和分析。3. **创建新提取文件**：系统会提示您创建一个新的数据提取文件。在此步骤中，为新文件选择一个合适的名称和存储位置。值得注意的是，默认情况下，文件格式为DXE，可以根据需要进行格式调整。4. **选择数据源**：向导界面会要求您选择数据提取的源。您可以选择当前图纸或一个外部的CAD文件。根据实际需求进行选择，然后点击“下一步”。5. **选择对象类型**：在数据提取向导中，您需要选择要提取数据的对象类型，例如点、直线或多段线。请确保选择了所有需要提取的对象类型，以便获得完整的坐标信息。6. **选择提取数据的属性**：此处将允许您选择要提取的具体属性，比如坐标、长度或角度。此时，请确保选中**XYZ坐标**选项，以确保提取的是坐标数据。此外，如果您有特殊需求，也可以勾选其他所需的属性。7. **提取结果设置**：在此步骤，您可以设置提取结果的格式及输出方式。通常来说，可以将结果导出为Excel文件，以便于后续的数据整理和分析。8. **预览和完成**：完成以上步骤后，您可以预览即将生成的数据表格，以确保内容的准确性。确认无误后，点击“完成”按钮，CAD将自动生成提取结果文件。提取完坐标数据后，您可以在Excel中打开文件查看详细信息。如果发现数据不准确，需要重新检查先前的步骤，尤其是对象选择和属性设置部分。此外，CAD版本更新较快，不同版本可能会导致命令操作略有差异，因此在操作之前最好查阅相关文档或帮助文件以获取最新信息。在整个过程中，有几个关键的注意事项值得关注。首先，确保CAD软件是最新版本，避免因软件问题导致的操作错误。其次，在执行这些命令时，请小心误操作，因为一旦提取错误数据，可能需要大量时间进行校正。此外，定期保存您的提取设置和结果，以备将来参考和使用。总结来说，通过正确使用CAD的提取坐标命令，设计人员可以有效提高工作效率，并减少手动输入坐标数据的错误几率。经过合理的预备和审慎的操作，这一过程应当顺利展开，使您能够专注于项目的其他重要方面。希望本文提供的详细步骤和提示对您在CAD中进行坐标提取时有所帮助。
