本文概述：在计算机辅助设计（CAD）软件中标注弧长是一个重要的操作，它帮助工程师和设计师精确测量和展示图纸中的弯曲部分。正确标注弧长可以提高设计的准确性，并确保产品在制造过程中符合设计规范。

在CAD软件中进行设计时，尤其是在涉及到复杂路径或需要精确弯曲的地方，标注弧长是一个至关重要的步骤。通过正确标记弧长，我们不仅可以确保设计的完整性，还能够在后续的生产和检验阶段减少误差。在现代CAD系统中，如Autodesk AutoCAD、SolidWorks或其他类似的软件，标注弧长的过程通常是相似的，尽管具体的操作步骤可能会因软件版本和设置的不同而稍有变化。为了能够顺利地完成弧长标注，用户首先需要了解一些基本的工具和命令，这些都被集成到了CAD软件的标注功能中。首先，要选择一个需要标注弧长的对象。在CAD中，弧通常被定义为由三个基本点构成：

起点

、

终点

和

中心点

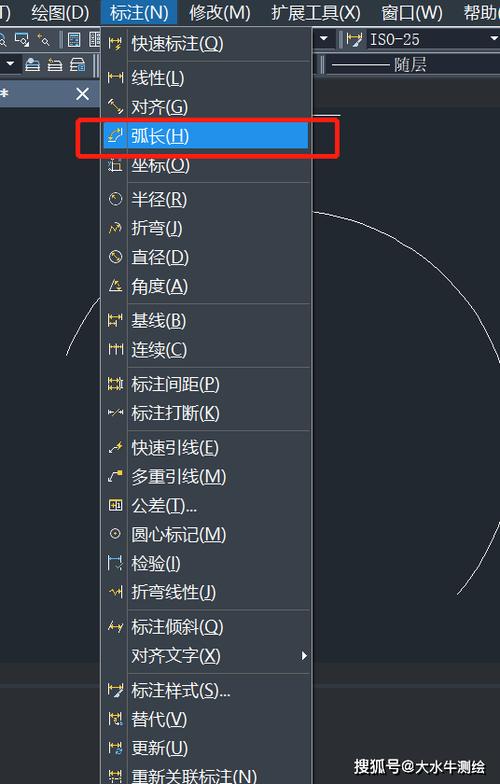

。这些点用于确定弧的大小和形状。一旦选择了目标弧，可以利用软件的标注工具来测量并显示该弧的长度。接下来就是使用标注工具。在AutoCAD中，这个过程可以通过标注工具栏中的“弧长标注”选项来实现。当你点击这个选项之后，系统会提示你选择一个弧。在选择了目标弧后，CAD系统会自动计算出该弧的

实际长度

，并在合适的位置用一个文本框来展示。这种标注不仅显示弧长数值，而且还可以根据需求调整文本的大小、字体以及位置，从而确保标注的清晰可读。此外，在标注过程中，有一些选项可以帮助用户增强标注效果。例如，可以在标注工具中设置是否包含单位说明，比如毫米或英寸，也可以选择将弧长标注附加在弧的内侧或外侧以避免图面杂乱。同时，在一些高级CAD系统中，还有选项允许用户依据一定的比例或缩放设置对弧长标注进行进一步调整，以符合整体设计的标准。在使用这些功能时，理解每个选项的作用以及它们如何影响最终标注显示是非常重要的。例如，如果忽略了单位说明，可能会导致生产阶段的误解，从而产生额外的成本和时间浪费。因此，在进行标注前，需要明确当前项目所使用的单位，并确保所有的标注都是一致和精准的。对于一些特定行业或需求，一些CAD软件还提供了扩展工具和插件，以便用户能更好地处理各种复杂标注情境。例如在建筑设计中，可能还需要结合其他标注如结构尺寸或材料信息，这时便可以通过软件的扩展功能来实现综合标注，以满足更高要求的设计需求。综上所述，在CAD中标注弧长不仅仅是一个简单的操作，而是一个需要考虑多种因素的过程。通过正确使用软件提供的工具和功能，并根据具体项目设置相应的标注参数，能够让弧长标注更加准确有效，为设计的成功实施打下坚实基础。无论是工程设计还是制造设计，精确的标注都是确保质量和效率的重要保证，因此掌握这一技术不仅会提升个人技能，也将为团队协作创造更多价值。
