本文概述：在使用CAD软件进行工程图设计时，绘制两个圆的公切线是一项基础且重要的技能。这篇文章将详细介绍在CAD中如何高效地绘制两个圆的公切线，并分享一些技巧以帮助提高工作效率。

在CAD设计中，绘制两个圆的公切线不仅仅涉及几何知识，还需要对工具和命令有良好的把握。有多种方法可以实现这一目标，包括使用基本几何构造、利用CAD提供的命令以及应用脚本或插件。而选择哪种方法取决于具体的使用场景和个人偏好。首先，需要了解什么是

公切线

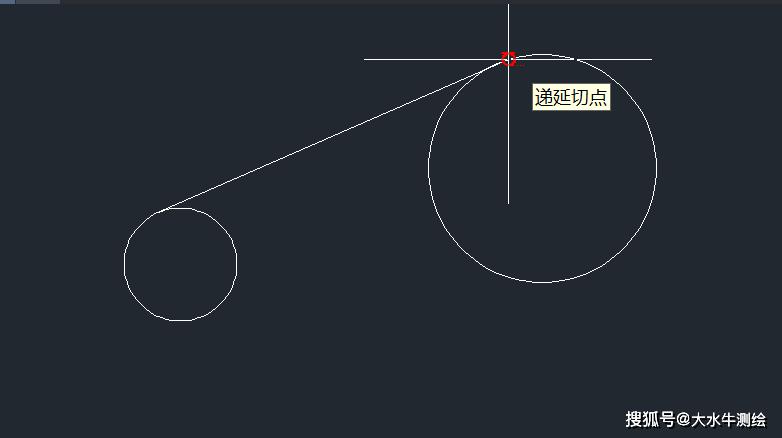

。公切线是指与两个圆都相切的直线。根据两个圆的位置关系，公切线可以分为外公切线和内公切线。外公切线不穿过两个圆之间，而内公切线正好经过两个圆之间。因此，在绘制过程中，明确需求是画外公切线还是内公切线非常关键。在CAD中绘制公切线，常用的方法之一是通过几何作图步骤实现。以下是详细步骤：1.

确定两圆的圆心

：标识出两个圆的圆心，并记下其坐标。2. 计算圆心距：如果两个圆的半径分别为R1和R2，圆心距为D，那么D可以通过圆心坐标计算得出。3. 在两个圆心连线上找分点：为了找到公切线方位，需在圆心连线上设定分点。对于外公切线，分点位置可以通过比例公式计算出来。4. 绘制辅助圆：根据已知圆心和分点，通过CAD软件的圆命令绘制一个辅助圆，这个圆的半径应该是(r1+r2)/2，用以确定切线的位置。5. 找到切点：辅助圆会与原始圆相交，交点即为公切线的切点，通过这些点，可以得到公切线。除此之外，另一种较为便捷的方法是使用CAD中的专门命令，例如偏移命令或者剪切命令来快速生成公切线。这些命令简化了手动计算和输入步骤，但前提是用户必须熟悉相关命令的运用。在现代CAD软件中，有一些插件或者脚本能够自动化公切线的绘制过程。这些工具通常以第三方形式提供，用户只需输入圆的参数即可获得精准的结果。不过，这类工具可能依赖于特定的软件版本或者接口。掌握绘制公切线的技巧对于优化设计流程非常重要。在实际应用中，通过调整视图缩放，对切点进行微调，以及设置约束条件，可以提高绘图的精确性。同时，结合其他CAD技巧如优化图层管理和使用快捷键，能进一步提升工作效率。此外，把握好CAD界面中的各类工具栏和命令行，也可以帮助快速定位错误并进行修正。在复杂的工程图纸中，经常需要绘制多个公切线，此时可以考虑使用批处理命令来加快速度。最后，实践是学习CAD技能最有效的方法。通过反复练习不同位置关系的圆组合，理解如何灵活应用所学的理论和命令，将有助于在实际项目中更加轻松地处理二维图形的设计问题。无论是初学者还是有经验的设计师，持续学习新的技巧和更新对CAD软件功能的了解都是保持职业竞争力的重要途径。
