本文旨在介绍如何使用CAD软件绘制齿轮模型，详细探讨了CAD齿轮绘制的步骤及技巧，通过运用特定的方法提高设计准确性和效率。

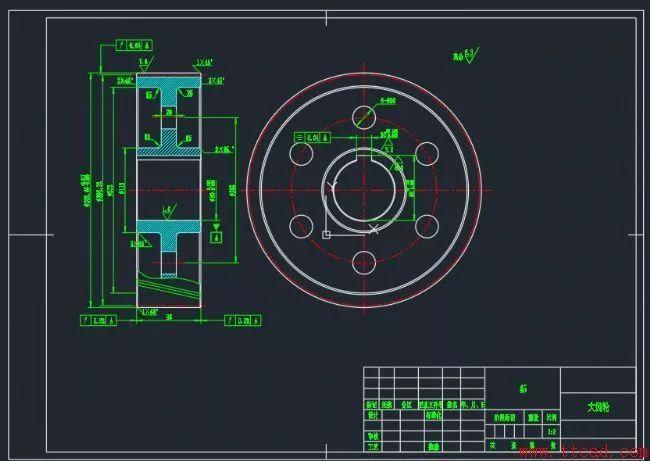

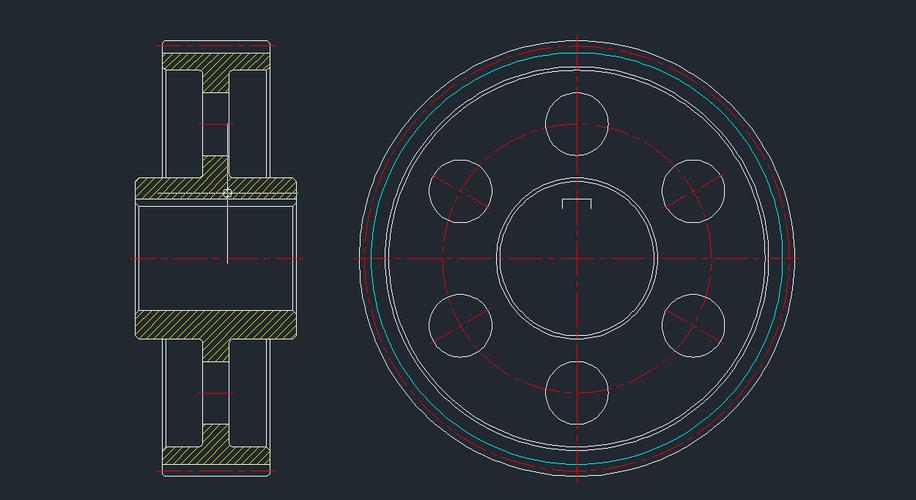

在工业设计领域中，**CAD（计算机辅助设计）**被广泛应用于创建各种精密零件，其中齿轮是一个常见而又重要的部件。齿轮的设计涉及到多个参数，如齿数、模数、压力角等，这些参数决定了齿轮的功能和适配性。下面，我们将一步步揭开如何通过CAD软件来精确地绘制齿轮模型。### 选择合适的软件工具首先，你需要选择一款功能强大的CAD软件。市场上有多种CAD软件可供选择，如**AutoCAD**、SolidWorks、Inventor等等。每个软件都有其自身的优点和限制，选择哪个取决于你所需的功能和个人偏好。对于复杂的齿轮设计，SolidWorks和Inventor可能会提供更为便捷的循环和模拟功能，而AutoCAD则以其全面的2D和3D建模能力而闻名。### 确定齿轮设计参数在开始绘图之前，必须明确以下几个关键设计参数：- **齿数（Z）：** 决定了齿轮的直径和啮合比。- **模数（m）：** 是齿轮尺寸的另一重要指标，通常与齿数一起决定齿轮的直径。- **压力角（α）：** 一般为20度或14.5度，影响齿轮的传动力。- **齿宽（b）：** 影响齿轮的强度和承载能力。正确输入这些参数能确保齿轮设计的可行性和实用性。### 绘制基本轮廓一旦初步确定参数，就可以开始绘制齿轮的基本轮廓。在CAD软件中，你可以使用以下步骤：1. **绘制基圆：** 使用齿轮的模数和齿数计算得到基圆半径，绘制出基圆。2. **绘制分度圆：** 分度圆决定了齿的切入点和齿顶圆的位置，它的半径是模数乘以齿数的一半。3. **绘制齿形曲线：** 在分度圆上，根据压力角绘制出渐开线齿形。这是齿轮操作的重要组成部分，通常可以借助CAD中的专用齿轮插件或脚本自动生成。### 添加细节和轮廓调整完成基本轮廓后，你还需要考虑其他一些几何细节，比如：- **根切和排间隙：** 增加小齿底圆来避免干涉。- **倒角和倒圆：** 对齿顶和齿根进行倒角处理，以减少磨损和提高工作效率。在这一阶段，可以使用CAD软件中的修剪、延伸、圆角命令来优化齿轮形状，使之更为精准和美观。### 模拟和测试在完成齿轮的绘制后，使用CAD软件的模拟功能来测试齿轮的工作效果。通过动态仿真对齿轮进行测试，可以提前发现并解决潜在的问题。例如：- 检查齿轮是否能够顺利啮合。- 测试在不同负荷条件下齿轮的强度和稳定性。- 验证整体设计是否符合预期参数和要求。### 导出和制造准备当模型经过验证无误后，可以导出为不同的格式用于生产制作，例如STL文件用于3D打印，或者DXF/DWG用于激光切割和机械加工。总之，使用CAD绘制齿轮模型是一项复杂且技术要求高的任务，但借助先进的软件工具和设计技巧，可以大大提高我们的设计水平和效率。只要认真对待每一个细节，并遵循科学的设计流程，最终的作品一定能达到理想的效果。
