本文概述：在使用CAD软件进行设计时，了解如何拆解和合并图形是非常重要的技能。这不仅可以提升工作效率，还能帮助我们更好地理解和优化设计方案。在这篇文章中，我们将通过图解方式详细讲解图形拆解与合并的技巧，并针对一些常见问题提供解决方案。

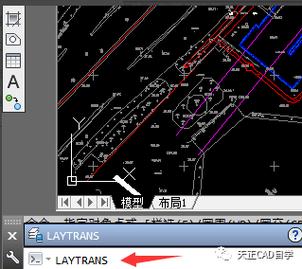

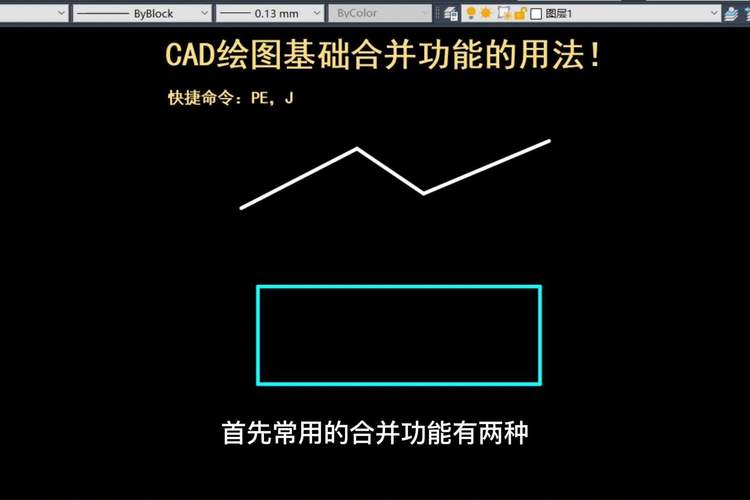

在使用CAD软件进行设计过程中，经常会遇到需要对图形进行拆解和合并的情况。这些操作可以大大提高我们的设计效率和准确性。然而，对于许多初学者来说，这可能是一项具有挑战性的任务。为了帮助大家更好地掌握这些技巧，我们将详细讨论其中的一些方法。首先，让我们了解一下什么是**图形拆解**。在CAD中，所谓的图形拆解指的是将一个复杂的图形分解为更小的、独立的部分。这样做的目的是便于编辑、修改或组合不同的元素。例如，一个包含多个线条、弧线和多边形的复杂形状，可以通过拆解变成几个简单的几何图形。这使得我们在修改整体设计时更加灵活。进行图形拆解有很多种方法，其中最基础的方法就是使用**EXPLODE命令**。在CAD中，EXPLODE命令可以将复杂的多段线、多线型、块以及其他组合实体拆解为单个的线段或其他基本元素。使用这个命令时，只需选中要拆解的对象，然后输入EXPLODE，这样复杂的图形就会被分解为它的构成部分。理解了图形拆解后，我们来探讨一下**图形合并**。**合并图形**是指将两个或多个独立的图形对象合并为一个整体，以便同步修改或移动。例如，将几何形状组合成一个整体的建筑平面图，或把相关的零件组合成一个机械组件。在CAD中，常用的合并命令主要包括**JOIN、GROUP**和**BLOCK**等。**JOIN命令**的作用是将共线的线段和曲线连接成一个连续的多段线。在绘制道路、管道或电力线路时，JOIN命令特别有用。只需选择希望连接的线段，并输入JOIN即可。对于想要创建临时组以便方便编辑的用户，可以使用**GROUP命令**。这种方法适用于那些不打算永久结合的图形对象，因为组内的对象仍然保持独立，只是在视觉上和操作上被认为是一个组合。如果需要永久性合并，可以考虑使用**BLOCK命令**。通过创建块，您不仅可以合并多个对象，还能够保存它们供以后重复使用。块在大型项目和标准化设计中显得尤为重要，因为它简化了CAD文件的结构并且便于管理。在图形拆解和合并的过程中，我们也会面临一些常见问题。例如，当尝试拆解某些复杂图形时，可能会发现**无法完全分解**，这可能是因为该图形包含某些不可拆解的组件，如特定类型的参照点或者某些被锁定的图层。在这种情况下，需要先检查并解锁这些限制条件，然后再尝试拆解。最后，在图形合并方面，一个常见的问题是**误合并不相关的对象**。这通常发生在复杂设计中，由于对象太多而导致误选。在这种情况下，通过分离（UNGROUP）功能可以将误加入的对象从组中移除。总之，掌握图形拆解和合并的技巧对于任何CAD用户来说都是必不可少的。这不仅有助于提高设计效率，还能使我们更好地控制和优化设计。不断实践和总结经验，可以让我们在CAD设计中游刃有余，应对各种复杂挑战。
