本文概述：计算机辅助设计（CAD）软件是一种强大的工具，可以帮助用户精确地绘制复杂形状，其中包括标准五角星。通过掌握基本的绘图命令和技巧，任何人都可以在CAD软件中创建完美的五角星图案。

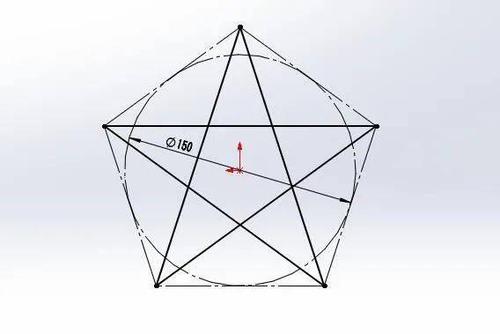

使用CAD软件绘制标准五角星并不复杂，尽管初学者可能会感到有些挑战。这篇说明将详细介绍如何使用CAD中的基本功能来完成这一任务。首先，你需要确保已安装适合你的操作系统的CAD软件，比如AutoCAD、SolidWorks或其他替代品。无论你选择哪一种，基本流程大致相同。开始绘制五角星之前，首先请打开CAD软件，并创建一个新的项目文件。在这个环境中，你会发现许多工具和选项，但我们主要关注的是如何利用这些工具来构建一个标准五角星。第一步是要理解五角星的几何结构。标准五角星由五个等长边组成，每个边的夹角为36度。为了从中心向外扩展出五个顶点，你需要一个指导圆，即一个虚拟圆，这将帮助你更好地定位每个顶点的位置。关键步骤是准确设置这个指导圆的半径与中心点。接下来，你需要设置单位测量和坐标原点。通常情况下，可以在CAD软件的设置菜单中进行配置，确保所用的单位测量符合你的需求，比如毫米或英寸。在标准设置完成后，我们就可以进入实际绘图阶段了。在CAD软件中，常用的工具是“多边形”或“多线段”命令。对于五角星来说，“多边形”命令是最直接的方法。激活该命令后，你会被提示输入边数，此时输入“五”。然后，根据提示，你需要指定多边形的中心点及其外接圆的半径。这一步至关重要，因为它决定了五角星的大小和位置。然而，五角星并不是普通的五边形，而是带有某种交叉边的星形。为了实现这一点，我们首先要借助“旋转”工具。使用此工具，将刚才绘制的五边形旋转成一个五角星。由于标准五角星的每个尖角都是交错连接的，这一步需要极其精准的旋转调整。具体操作中，选择整个五边形，然后逐个选择要旋转的边。这里的重点是，每一条边都需要按照特定的角度旋转，使得形成一个具有交错连接的完美五角星形状。此时，

旋转角度

的选择很重要，通常把每条边旋转72度即可获得标准形态。如果碰到误差，CAD软件本身提供了诸如“撤销”和“恢复”这样的功能，确保绘图的灵活性。这样可以让你不断优化五角星的形状，直到满意为止。绘制完成之后，如果需要对五角星进行颜色填充或者其他细节调整，可以使用“Hatch”或“Fill”工具。这些工具允许你定义五角星内部的外观，有时甚至可以设定渐变色，以增强视觉效果。最后，保存你的作品。建议保存在常用的格式，比如DWG格式，以便于日后编辑或分享。同时，还可以通过导出功能，将其转为PDF或JPEG，以便打印或网页展示。总结一下，尽管使用CAD软件绘制标准五角星可能需要耐心和一定程度上的技术能力，但是通过熟悉基本的命令如

多边形

、

旋转

工具，以及善用软件功能中的撤销和填充选项，你完全可以高效且精准地完成这一任务。只需多加练习，一定能驾轻就熟。希望本文能够帮助你成功绘制出属于自己的标准五角星。
