本文概述：在使用CAD软件进行绘图时，有时候会遇到无法捕捉到点或者出现跳动的问题，这可能会影响工作效率和图纸的精度。本文将详细探讨如何有效解决这一问题，以确保在工作过程中能够精准定位并操作。

在使用CAD（计算机辅助设计）软件时，

捕捉功能

是一个非常重要的工具，它帮助用户精准地选择特定点，例如端点、中点或交点。然而，有时候我们会发现这个捕捉功能无法正常使用，导致在尝试选点时出现跳动现象。这种情况不仅对新手造成困扰，对资深用户而言也可能导致效率降低。因此，我们有必要了解这个问题的成因及其解决方案。首先，CAD无法精准捕捉点或跳动的问题可能来自于

设置不当

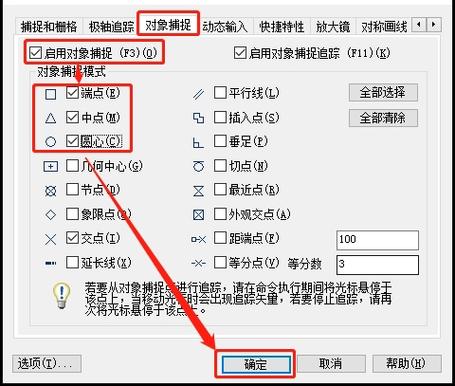

。确保捕捉设置正确，使用命令行输入“OSNAP”命令或者通过“捕捉设置”面板来检查当前的选项。在这个面板中，你可以选择要启用的捕捉类型，例如“端点”、“中点”、“节点”等。确保这些选项根据你的需求被正确勾选。如果你希望捕捉到一个特定位置而不是使用默认设置，可以手动调整这些选项以优化捕捉效果。其次，检查图纸本身是否存在问题。有时候，图纸中可能存在一些非常微小的对象或错误，比如

重复线段

、过度分割的线段或者因比例缩放导致图像变得极小。这些情况下，捕捉功能可能会因为还不明确的对象而发生混乱。确保图纸是干净且小部件没有重叠。当遇到复杂对象时，可以简化图纸以减少干扰。另一方面，如果在使用多种捕捉模式时出现跳动，可以考虑禁用一些非常少用的捕捉模式。例如，“XYZ坐标捕捉”可能不会经常用到，那么它完全可以关闭以减少图纸上的高度复杂性。简单化你的捕捉设置是在图纸上获得更好控制的一种方法。监测CAD软件的版本更新也是一个必要步骤。一些跳动问题可能来源于

软件缺陷

或者是旧版本中的硬件兼容性问题。保持软件更新确保你使用的是带有最新修复补丁的版本。此外，查看厂商提供的解决文档或在线社区论坛上的讨论，有助于获取针对该问题的经验分享和解决方案。更进一步，使用合适的硬件配置对于避免跳动问题也是重要的。图形处理器、内存以及整体系统性能都影响软件运行的流畅度。当捕捉点出现异常时，观察是否是因为硬件资源不足引起的。如果计算机在运行其他应用程序的时候表现缓慢甚至冻结，可能需要考虑升级硬件或清理系统，释放更多资源给CAD软件。要注意的是，某些抗锯齿设置也可能影响捕捉功能的精准度。测试不同的显示设置以找到最佳配置，可以有效避免跳动现象。尤其是高分辨率屏幕下，需要调节显示设置适应优的细节呈现。最后，养成良好的操作习惯，例如定期保存图纸以及设定快捷键来快速调用设置面板，在一定程度上能提高工作效率和操作灵活性。此外，当你在复杂图纸上工作时，分阶段逐步保存并关闭不必要的进程，也可以减少可能产生的问题。综上所述，解决CAD无法捕捉到点的跳动问题需要从多个方面入手，包括设置调整、硬件优化以及版本更新等。同时，通过学习行业经验和不断尝试找到适合自己的解决方案，无疑会让绘图过程更加顺利和精准。通过这些措施，不仅可以提升工作效率，还能确保项目质量达到预期要求。
