在计算机辅助设计（CAD）软件中绘制一个固定尺寸的矩形是许多设计项目的基础，无论你是在从事建筑设计、产品制造还是其他项目。本文将详细介绍如何在CAD环境中使用简单的工具和命令来创建精确的矩形形状，并确保其满足特定的尺寸要求。

在开始绘制矩形之前，首先需要了解CAD软件中的一些基本概念和工具。一般来说，CAD是一种用于数字化设计和工程制图的软件，它可简化和加速设计流程。在这种软件中，二维（2D）和三维（3D）绘图是常见的功能。对于大多数设计任务来说，一个

固定尺寸

的矩形通常意味着你需要在平面上创建一个长方形，而这个长方形的长和宽都已知。为了实现这一目标，你需要熟悉CAD软件中的几个基本命令：线条、矩形和多边形。尽管每种软件可能会略有不同，但总体原则是一致的。首先，在CAD软件中启动一个新的项目文件，然后找到与绘制矩形相关的工具。大多数CAD软件都会在界面上提供一个“

矩形工具

”，它可以直接用于绘制矩形。点击该工具后，你通常只需选择矩形的起始点，然后输入所需的长和宽，即可绘制出一个固定尺寸的矩形。如果你的软件不支持直接通过矩形工具绘制固定尺寸的矩形，则可以使用“

线条命令

”来手动绘制四条边。这需要更高的精度，以确保所有边的长度正确并且相互垂直。使用线条命令时，可以通过输入具体的坐标值来确认每个端点的位置，从而实现精确绘图。此外，大多数CAD软件提供一个“

命令行

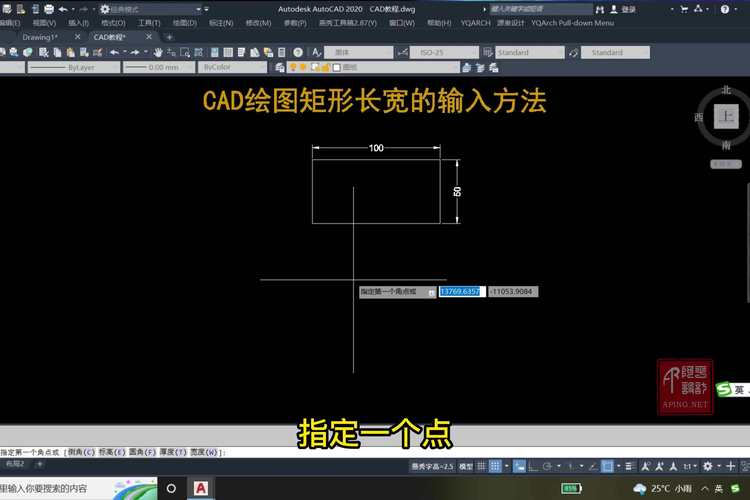

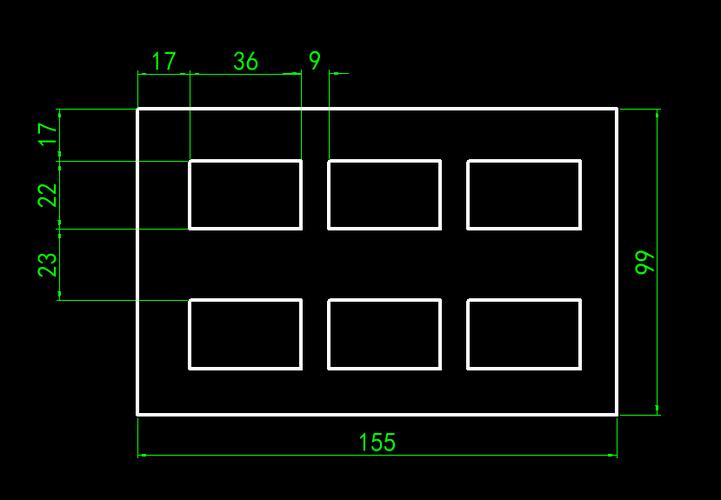

”，允许用户通过输入文本命令来控制绘图过程。例如，在AutoCAD中，你可以输入“RECTANGLE”命令来开始绘制矩形。在激活这个命令后，软件会提示你输入“第一点”和“对角点”的坐标。此时，你可以直接输入两个对角点的坐标，或者按下“D”键指定矩形的长和宽，这样软件会自动生成一个符合要求的矩形。在绘制完成后，你可以通过查看属性面板或使用测量工具来验证矩形的尺寸是否正确。大多数情况下，CAD软件提供了一些检查和调整的功能，使得你可以轻松纠正任何失误。若发现误差，可以利用软件的编辑功能，如拉伸命令（STRETCH），对矩形的尺寸进行微调。绘制固定尺寸的矩形还有一些高级技巧。例如，使用“偏移”（OFFSET）命令来为一个现有的矩形创建一个等距的副本。这种方法特别适合于需要在多个设计元素之间保持一致距离的场景。另一个常用的方法是使用“阵列”（ARRAY）命令快速复制和排列多个相同尺寸的矩形，以便在更大规模的设计项目中使用。此外，有时候需要在一个已有的设计图中加入矩形，此时要注意参考已有的设计元素。可以通过捕捉（SNAP）功能锁定到已有元素的节点以确保矩形被准确放置在需要的位置。总结来说，在CAD中绘制一个固定尺寸的矩形虽然看似简单，但却涉及许多细节。了解和熟练掌握CAD软件中的各种工具和命令是提高工作效率和保证设计精度的关键。通过实践，不仅可以熟悉这些基本操作，还能逐步掌握更多高级功能，为复杂的设计任务奠定坚实的基础。
