本文概述：在CAD软件中绘制具有圆角的矩形是一个基本而重要的操作，掌握这一技能可以帮助用户高效地进行设计和绘图。

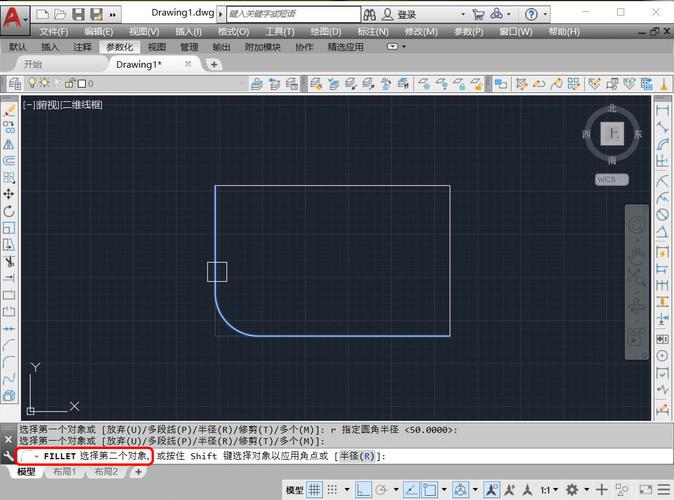

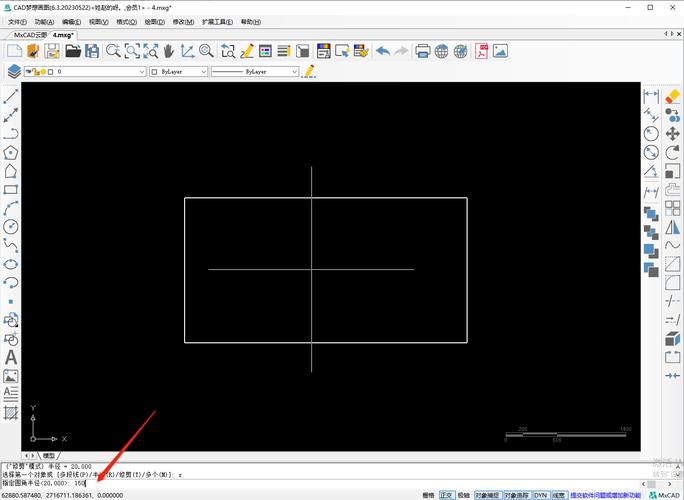

使用CAD软件进行设计和绘图时，经常会遇到需要绘制具有*圆角*的矩形的情况。这样的图形可以使设计更加流畅且美观。在绘图过程中，学习如何准确创建这些图形是至关重要的。*CAD*，即计算机辅助设计，是一种用于二维与三维设计的工具，被广泛应用于工程、建筑以及平面设计等多个领域。首先，你需要打开你的*CAD软件*。无论你使用的是AutoCAD还是其他类似的CAD软件，步骤通常是相似的。在软件中创建一个新文件，选择合适的单位设置（例如毫米、厘米或英寸），以便你的设计符合特定项目需求。开始绘制前，请确保你所使用的图层是正确的，在必要时可以创建新的图层，以便在不同的设计部分之间进行区分。选择矩形工具，这是绘制任何*多边形*图形的基础。可以在工具栏中找到这个选项，通常它会显示为一个长方形的图标，点击它来*激活*该工具。接下来，指定矩形的第一个顶点，可以通过鼠标直接在绘图区点击，也可以通过输入坐标来精确定位画布上的位置。一旦完成此操作，输入第二个顶点的位置确定矩形的对角线。在这一步中，通过数值输入可以更好地控制矩形的尺寸。有了基本的矩形形状后，接下来就可以为其添加*圆角*。在大多数CAD软件中，有一个称为“倒角”或“圆角”的命令。激活这一命令，并设定*半径*值，这一值决定了圆角的大小。为了保证圆角效果一致，所有四个角的半径值应保持相同。选择*欲修改*的矩形对象，然后按照提示选择想要变成圆角的直角。当你做完这些后，CAD软件将自动转换你选择的直角为圆角凹弧。如果你的软件版本支持，你还可以在命令行上观察到当前圆角的设置，以方便你及时调整。如果在制作过程中需要改变尺寸或者位置，可以通过“编辑”工具轻松拉伸或移动整个图形。在某些CAD工具中，你也可以通过数字精细地设置*圆角*的参数，以确保最终设计完全符合预期。在设计实现之前，可能需要查看圆角矩形的整体视觉效果。可以从视图菜单中选择“完整/窗口缩放”功能来调整全图的视野，使你看到全貌。另外，可以根据需要调整圆角的大小或者样式以达到最理想的效果。完成设计之后，一定要保存好你的CAD文件。选用适当的文件格式，根据项目要求选择是保存为*.dwg*、*.dxf*还是其他格式。此外，养成良好的命名习惯对后续项目管理非常有益，建议采用项目名称加日期的方式。通过上述步骤，用户应该能够熟练掌握使用CAD软件绘制圆角矩形的技巧。这不仅能提高个人效率，也能使复杂设计更易于实现。对于初学者来说，多加练习可以帮助他们熟悉各种命令和工具。在实际运用中，理解每一个步骤和命令的背后逻辑也是提升操作水平的良方。不断探索CAD软件的更多功能特点，不仅可以丰富设计作品，还能在职业发展中获得竞争优势。
