本文概述：在计算机辅助设计（CAD）中，绘制外切圆是一个常见的任务。它不仅在建筑设计中具有重要意义，而且在机械工程、城市规划等领域也有广泛应用。绘制外切圆可以帮助设计师精确地表示设计对象的几何关系，并确保设计的准确性和美观性。本文将详细阐述如何通过CAD软件绘制外切圆的方法和步骤。

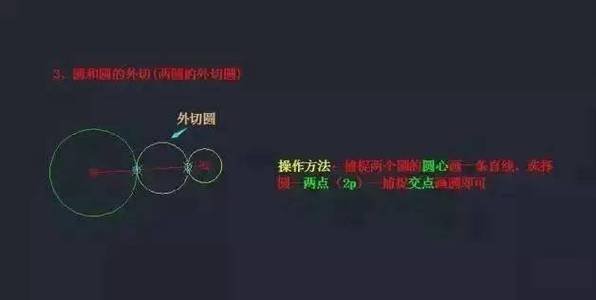

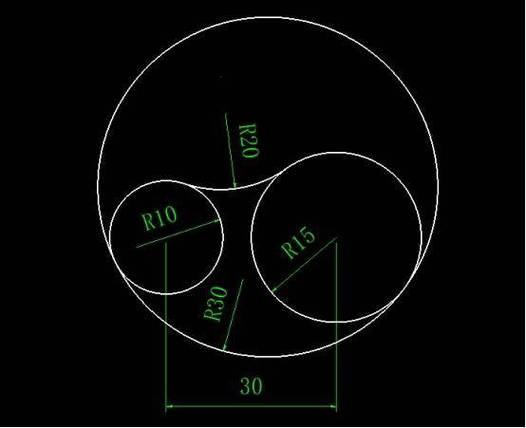

在CAD软件中，**外切圆**是指与两条或多条线相切并在指定点上的圆。绘制这样的圆需要一些基本的几何知识和对CAD工具的熟练使用。虽然不同的CAD软件可能有略微不同的操作界面，但实现绘制外切圆的基本原则是相似的。首先，打开你的CAD软件，例如AutoCAD、SolidWorks或者其他你熟悉的软件。在开始任何绘制之前，确保你了解项目的单位设置，即毫米、厘米或者英寸。通常，在建筑设计中选择米或者厘米，而在机械工程中则多用毫米。接下来，你需要确定哪些线段或者对象需要外切圆。这是绘图工作的基础。一些CAD软件支持通过命令输入来快速选取所需的线段，具体的命令可能因软件而异。在准备好这些线段后，就可以开始进行外切圆的绘制。在CAD软件中，绘制外切圆通常会用到"**三点画圆**"的功能。这一功能允许用户根据三个点来定义一个圆。这三个点中的两个是要相切的直线上的点，第三个点则限定了圆的位置。在选择这三个点时，注意他们对整体设计的影响以及彼此之间的相对位置。如果你的CAD软件支持，可以利用其提供的“**外切圆工具**”。这是一个专门为绘制外切圆而设计的工具，该工具简化了绘制过程，使设计师能够更快速地完成任务。当使用外切圆工具时，按照软件提示选择需要相切的线或者对象即可。之后，软件会自动为你计算出圆的最合适尺寸并完成绘制。在进行外切圆的绘制过程中，另一个重要的考量是精度。由于外切圆涉及到多个几何对象，因此在计算及绘制时必须保证每一步都精确。为此，善用CAD软件中的**捕捉功能**。捕捉功能能够帮助你自动锁定线上或者点，大大提高绘制的精度。经过上述步骤，你应该已经完成了外切圆的绘制。此刻，不妨花一些时间检查设计结果是否符合预期。如果发现问题，CAD软件通常允许你通过修改参数或者直接编辑对象来进行调整。此外，在复杂的项目中，有时候仅仅依赖于外切圆并不能满足设计需求。这时，设计者可以考虑结合使用其他CAD功能，如**样条曲线**、椭圆以及多段线，与外切圆共同构建出更加复杂和高效的设计方案。总结来说，绘制外切圆是一个需要一定技术积累和实践经验的工作。在设计过程中，强调对细节和精度的严格把控。此外，随着时间的推移和科技的发展，现代CAD软件不断更新和优化，为设计师提供了越来越强大的工具来简化这个过程。因此，除了掌握传统的绘制方法，密切关注软件的更新也是提高设计效率的重要途径。希望本文能帮助你在实际设计中更好地应用外切圆的相关知识。
