本文主要介绍了如何在CAD软件中实现多段线的直线与圆弧之间的自由转换，这是一个常见且实用的技巧，能够帮助用户更有效地进行图形绘制和编辑，提高设计效率。

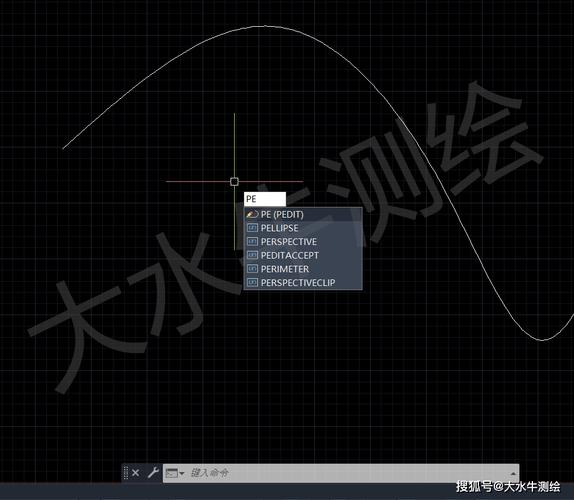

在计算机辅助设计（CAD）软件中，**多段线**是一种常用的对象类型，可以包含多个连接在一起的线和弧。对于复杂的设计需求，我们常需要在多段线的直线段和圆弧段之间进行转换，以便更好地满足设计要求。这种操作不仅提升设计的灵活性，同时也增强了项目图纸的简洁性和精准度。要实现多段线直线与圆弧之间的自由转换，首先需要了解**CAD工具栏**中的基本功能。大多数CAD软件提供了丰富的编辑功能，例如“编辑多段线”命令，这个命令可以让你对已经绘制好的多段线进行各种修改，包括增减顶点、调整段长以及转换段的类型等。操作开始时，首先需要选中想要编辑的多段线。在CAD命令行输入“PEDIT” （即“编辑多段线”的缩写），按下回车键后系统会提示选择对象。选中目标多段线后，会弹出一系列可用选项，其中有一个选项是“CONVERT TO ARC”（转换为圆弧）。若选择此选项，系统将会请求进一步的输入来定义如何从直线转换到圆弧。在这里，用户需指定转换的**起始点**和**终止点**，还要确定弧形的拱高。通过调整这些参数，可以实现不同形式的圆弧效果。当直线转换为圆弧后，你可能需要微调整个多段线的结构，以确保所生成的几何形状符合实际设计的需要。反过来，从圆弧转换为直线也是类似的过程。在同样的命令界面中，选择“CONVERT TO LINE”选项即可。这使得原本的圆弧段变为一条直线段。值得注意的是，相较于直接从圆弧到直线的简单转换，我们可能需要手动调整其他相连的段，以便适应整体设计需要。在执行这些操作时，**几何精度**尤为重要。在转换过程中稍有不慎就可能导致图形的不一致或错误。因此，在执行每次转换后，建议使用“检查”和“修复”工具来确认多段线的封闭性和连续性。此外，还可以通过设置**捕捉模式**来确保更精确的点位选择，使得转换后的新增点或修改点能保持在正确的位置上。掌握好这些技巧后，不仅在复杂图形设计中游刃有余，还能提升图纸的美观程度和信息传达的清晰度。此外，在某些情况下，通过插件或脚本来自动化处理这些重复性工作也是一个高效的方法。例如，可编写一段LISP程序，实现批量的多段线转换操作，进一步节省工作时间。通过不断练习和摸索，各位设计者将逐渐熟悉这些功能，最终能够自如地进行直线和圆弧之间的转换。良好的**工具使用**和几何理解能力是在CAD设计过程中提高效率和质量的关键。在实践过程中，遇到问题时，查阅相关资料和案例，并进行多次尝试，相信可以获得满意的解决方案。
