本文概述：在CAD软件中，旋转与复制是常见且基本的操作，通过掌握这些工具，可以有效地提高设计效率。本文将详细介绍如何在CAD软件中实现旋转与复制操作，包括基本步骤、功能应用以及注意事项。

在计算机辅助设计（CAD）软件中，

旋转

与

复制

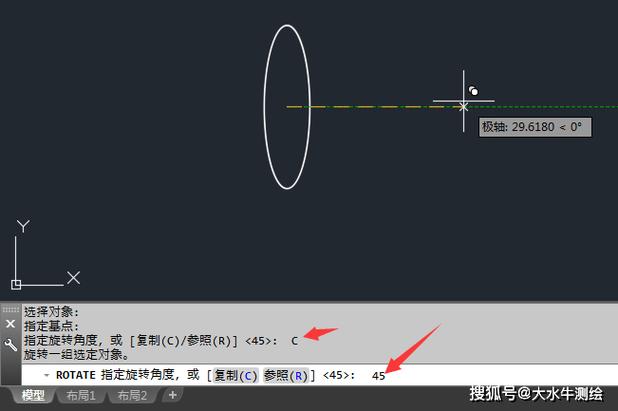

功能是两项关键技术。这些工具能够帮助用户快速调整设计元素的位置和方向，以便于优化布局和构图。理解并熟练运用这些功能，不仅可以提升设计效率，还能增强设计效果。首先，我们来了解如何进行旋转操作。旋转是一种用于改变对象方向的工具。在CAD软件中，通常通过指定一个基点或旋转中心，以及旋转角度来实现对目标对象的旋转。以下是具体步骤：1. 选择目标对象：使用选择工具选中你想要旋转的对象。这可以是单个元素，也可以是多个元素的组合。2. 启动旋转命令：在大多数CAD软件中，可以通过菜单栏选择“修改”选项，然后从下拉菜单中选择“旋转”。也可以直接输入命令行指令，例如在AutoCAD中，输入“ROTATE”。3. 指定旋转中心：选定旋转中心很重要，因为这决定了对象会围绕哪个点旋转。你可以选择对象上的一个点，或是任意位置作为旋转中心。4. 设置旋转角度：确定需要旋转的角度，可以是顺时针或逆时针。直接输入角度值或者通过动态输入来指定旋转的角度。5. 确认并完成：确认以上所有输入后，按“Enter”键执行旋转。当你看到对象按照预期的角度移动到新位置，就表示你的操作成功完成了。接下来，我们讨论复制操作。复制是在CAD设计中创建相同或类似对象副本的重要工具。这能极大地减少重复工作，提升绘图的效率。复制通常分为普通复制和多次复制（阵列）的形式。以下为普通复制的基本步骤：1. 选择目标对象：利用选择工具选中需要复制的对象。2. 启动复制命令：通常在“修改”菜单中选择“复制”选项，或者在命令行中输入相应的指令，如AutoCAD中的“COPY”。3. 确定基点：选择一个基点，这个基点将作为新复制对象的起始点。4. 指定复制位置：根据需要确定复制对象的新位置，可以通过输入坐标或直接在界面中点击目标位置。5. 完成复制：确认操作后，系统将在所指定的位置生成新的对象副本。在某些情况下，您可能需要进行更为复杂的复制操作，比如创建一系列具有规律排列的对象。此时，可以应用阵列（ARRAY）功能。阵列可以分为直线阵列和环形阵列，其操作步骤如下：1. 启动阵列命令：在修改菜单中选择“阵列”或在命令行中输入“ARRAY”。2. 选择阵列类型：根据需要，选择直线阵列或环形阵列。3. 设置参数：对于直线阵列，设置行数、列数及间距，对于环形阵列，确定对象数量、中心点及其半径。4. 确认参数并生成：核实参数无误后，确认操作，软件将自动生成所需的阵列。最后，在使用旋转与复制时，需要注意一些常见的问题。例如，确保旋转中心的正确选择，以免导致旋转后的对象位置偏离预期。此外，在复制复杂物体时，建议先考虑是否需要调整图层，以避免不必要的混乱。总之，CAD中的旋转与复制是非常有用的工具，可以大大提高工作效率。在熟悉基本操作后，还可以探索更多高级功能，如镜像复制、路径阵列等，以进一步拓展设计潜力。通过不断练习和实践，相信你会更加精通这些工具，从而在设计中游刃有余。
