本文将详细说明如何在CAD中快速合成四条不相交线来形成一个矩形的方法。通过合理使用CAD的各种功能，我们可以有效地提高绘图效率和精度。本篇文章将重点介绍几种不同的技术，帮助你利用好软件自带的工具，实现快速而准确的矩形绘制。

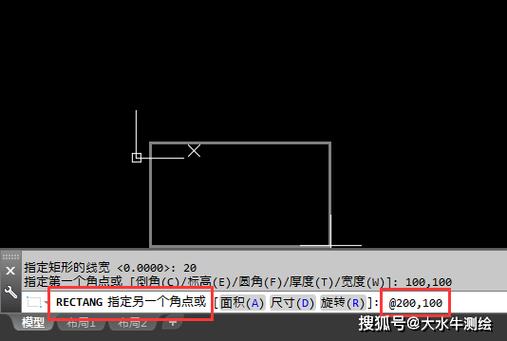

首先，我们需要明确矩形的定义：矩形是由四条线段构成的平面图形，其中相对两条线段平行且长度相等。在CAD软件中，绘制一个矩形需要考虑其顶点坐标以及线段之间的不相交性。这不仅是为了保证图形的准确性，也是在为后续的设计提供坚实基础。我们推荐使用CAD中的“多段线(Polyline)”命令来帮助绘制不相交的线段。这个命令允许用户连续绘制多条线段，而无需逐一执行单独的直线命令。启动“多段线”命令后，可以直接输入起始点，并根据需求依次输入各个端点的坐标值。“多段线”命令非常具有优势，因为在创建完毕后，你可以将这些线段作为一个整体进行移动和编辑，这样大大节省了时间并减少了潜在的错误。在绘制的过程中，我们应尽力保持每一条线段的方向和长度的一致性，这属于基本的操作习惯。如果某一段与其他线段不对，其结果可能就无法构成标准的矩形。在这过程中，CAD中的“正交模式(Ortho Mode)”是一个十分有用的功能。当这个选项被激活时，只允许水平或垂直方向上的绘制，确保我们的线段绘制在正确的方向上。使用快捷键F8便可开启或关闭正交模式。另一项有助于我们快速完成矩形绘制的方法是利用CAD软件中的“对象捕捉(Object Snap)”功能。这个功能能帮助我们在绘制过程中自动捕捉各种重要的几何点，例如**端点、中心点、切点**等。通过使用这些辅助点，我们可以更加精准地确定和**连接**四条不相交线段，建立一个完美符合标准的矩形框架。通常，我们会打开“端点”和“中点”的捕捉选项，以确保线段的首尾相接准确无误。当所有的基础线段都画好之后，还需再次检查各线段的连接是否无误。利用“距离(Distance)”命令检测每对相邻线段的长度是否匹配，并确保从顶点出发相连的是完整闭合的线框结构。这些都是为了确认线段之间无缝隙，并且各边长符合矩形特质的基本要点。除了手动绘制外，CAD也提供了快捷的“矩形(Rectangle)”命令，该命令可以帮助快速生成矩形。不过，在某些情况下，例如需要自定义角的样式或连接其他几何形状时，采用手动绘制方法更为灵活有效。因此掌握手动绘制与自动生成之间的差别与优劣，将极大提升你的绘图技能水平。通过以上的方法与技巧，CAD绘制中的矩形构建变得简单而高效。在实际应用中，因项目的不同要求可对这些步骤进行适当调整与优化。不论是建筑设计还是机械制图，掌握这些基本技巧将帮助你在众多工作场景中游刃有余。希望本篇文章能够给你带来实质性的帮助，让你在以后的绘图中事半功倍。
