本文将详细解析CAD软件中的“倒角命令”的使用方法及其功能，通过对这一命令的深入理解，用户可以在设计过程中更高效、更准确地进行边缘处理，提高整体绘图的质量和效率。

CAD即计算机辅助设计（Computer-Aided Design），是现代工程设计中不可或缺的工具之一。在使用CAD软件进行绘图时，经常需要对两个相交的线段或边进行圆滑过渡或者削切处理，这就是所谓的“倒角”。**倒角命令**是CAD中的一个重要功能，它允许用户通过简单的命令操作，对图形的边缘进行斜切或者圆角处理，以满足不同的设计需求。

命令简介

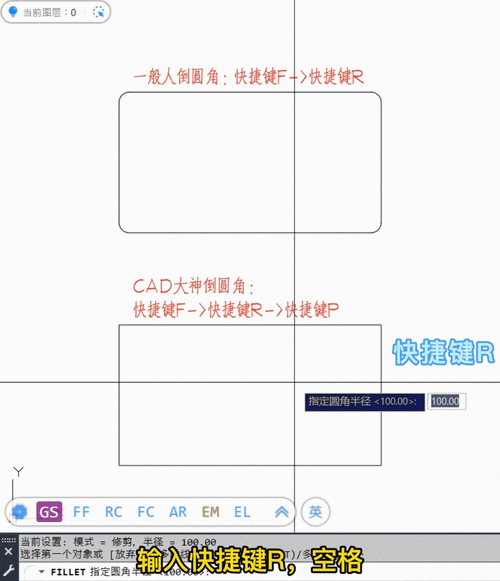

倒角命令的主要作用是将两个相交的直线转换为具有一定角度、长度的连接方式。通常，倒角有两种处理方式：一种是直接切去交点，形成一个新的连接边；另一种是利用圆弧来实现线条的平滑过渡。在工程制图中，倒角处理不仅能增强设计美观性，还能有效减少尖锐棱角，提高产品的制作安全性和耐用性。使用倒角命令，可以灵活调整倒角的大小和类型，具体操作步骤如下：

步骤1：选择倒角命令

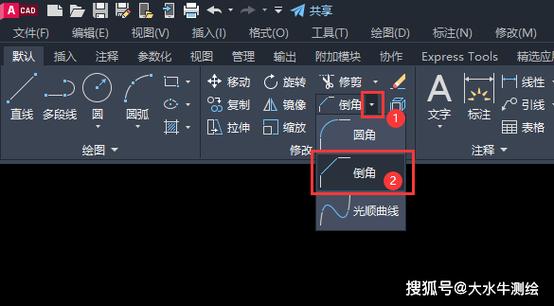

打开CAD软件后，从操作界面上方的工具栏中找到并点击倒角命令按钮。在某些版本的软件中，该命令可能隐藏在修改（Modify）菜单下，需要手动展开进行选择。另外，也可以通过键盘输入快捷键（CHAMFER）激活该命令。

步骤2：设置倒角参数

大多数CAD版本提供了参数化倒角的功能，用户需要根据设计要求输入倒角的距离或角度值。典型的参数设置包含两个距离值（Distance1和Distance2），用于定义倒角长度。此外，还有选项允许用户指定以角度方式进行倒角，通过设定角度与距离组合，实现更复杂的边缘处理。

步骤3：选取边缘

在完成参数设置后，用户需依次点击需要进行倒角处理的两条边。此时，CAD软件会自动根据之前设定的参数生成倒角效果。在选取过程中，要确保边与边相交，否则无法生成有效的倒角。

步骤4：确认并完成操作

在预览到倒角效果后，按下回车键即可确认并完成操作。如果对倒角结果不满意，可以撤销（Undo）操作，并调整参数重新执行命令，以得到理想的效果。

应用场景与注意事项

倒角常用于机械零件的边缘处理，在电子产品、建筑构件等设计领域中也有广泛应用。例如，在机械设计中，替换尖锐边角可降低工件加工难度，同时减少磨损和应力集中；在建筑物体设计中，倒角可以避免因碰撞产生的意外伤害。在实际应用中，注意以下几点：- 确保倒角尺寸符合项目规范，过大的倒角可能影响零件的结构强度。- 在进行复杂几何的倒角操作时，提前做好备份，以防误操作导致数据丢失。- 根据材料特性选择合适的倒角半径，如塑料材质通常可选取较大的倒角半径，而金属件则需谨慎考虑。通过上述步骤和注意事项的合理运用，用户可以更从容地在CAD环境下实施倒角操作，显著提升设计的精确性和专业水准。倒角作为CAD软件中的细节处理工具之一，为工程师和设计师提供了更多元的创作空间，帮助他们实现更具创新性和实践性的设计目标。
