本文概述：圆角标注是CAD设计中的一种常见操作，用于显示实体边缘或路径的圆滑过渡。在CAD软件中使用圆角标注可以提高设计的精确性和视觉效果，通过设置适当的参数，使图纸更具可读性。

在CAD软件中进行绘图时，圆角标注往往是不可或缺的一部分。此功能不仅帮助用户实现设计要求，还能增强图纸的清晰度。这篇说明将讲解如何使用圆角标注以及强调一些关键点，如

圆角类型

、

尺寸标注方法

和

命令操作技巧

。首先，我们要理解什么是

圆角标注

。在CAD环境中，圆角指的是两个线段或曲面之间通过一个弧形连接，从而消除尖锐的交点。圆角的应用非常广泛，无论是在机械零件加工还是建筑图纸设计，都能看到其身影。进行圆角处理的目的主要是为了减少应力集中，改善制造工艺，以及美化产品外观。在CAD软件中创建圆角，可以通过多种方法来实现。一般来说，许多CAD软件都提供了专门的圆角命令，例如AutoCAD中的Fillet命令。而在进行圆角标注之前，需要选择正确的

圆角类型

。通常分为内圆角和外圆角，根据设计需求选择适合的类型。接下来，如何在图纸上正确放置圆角标注也是一个需要关注的问题。这里涉及到

尺寸标注方法

。尺寸标注不仅要准确反映实际尺寸，同时还需保持图纸的美观和易读性。对于圆角标注，通常有两种标注方式：以圆角半径表示和以直径表示。选择适当的标注方式能够更好地呈现设计意图。在使用CAD软件进行圆角标注时，掌握

命令操作技巧

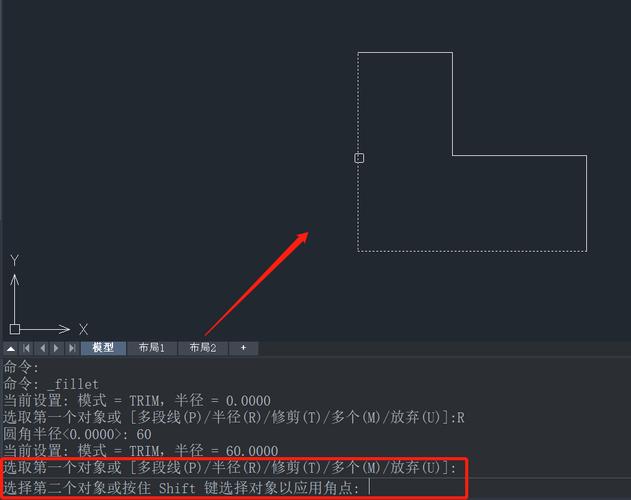

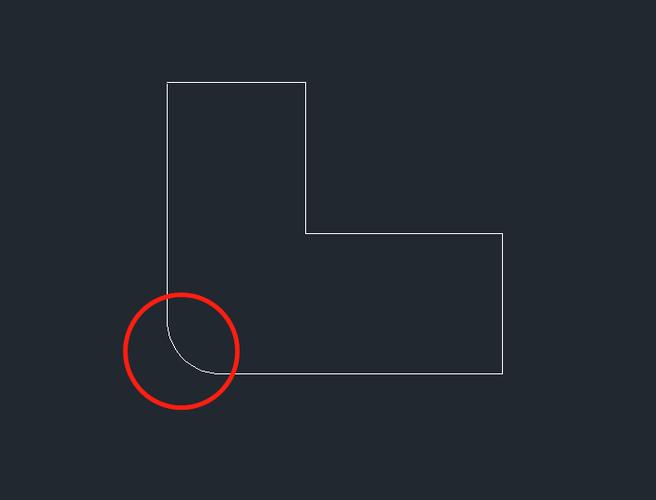

能够显著提升效率。通常情况下，一个基础的命令执行流程如下：1. 启动圆角命令：选择适合的软件工具并激活圆角功能。2. 选择要创建圆角的边：根据设计需求选择边界线或曲面进行圆角操作。3. 输入圆角半径：输入所需圆角的具体半径值，以确保标注符合设计标准。4. 确认并执行命令：检查输入参数的准确性，然后确认执行以生成圆角标注。当然，各种CAD软件的操作界面和命令有所不同，因此在具体操作时需参考相应的软件文档或教程以获取最佳的操作指导。例如，在AutoCAD中，除了基本的圆角命令之外，还可以结合其他编辑命令如TRIM和EXTEND，提高标注效率。此外，为了增加设计的灵活性，有时可以使用动态标注来完成圆角处理。动态标注允许用户在移动鼠标或键入新的数据时实时调整标注，这使得设计能够更为快速响应于变化的需求。最后，正确管理图层以及几何约束也是高效进行圆角标注的重要环节。通过使用不同的图层来管理不同类型的标注，设计人员可以轻松区分和控制圆角标注的外观和位置。同时，合理设置几何约束可以避免将来的修改对整体设计造成干扰。综上所述，圆角标注在CAD设计中扮演重要角色，技术上的细节掌握极为重要。从选择圆角类型，到正确的尺寸标注，再到熟练的命令操作技巧，每个步骤都有助于提高设计质量和效率。希望这篇说明能够为CAD用户提供指导，帮助他们顺利实现设计目标。
