本文概述：在计算机辅助设计（CAD）软件中绘制齿轮是一个精确且富有挑战性的任务，涉及多个步骤从草图绘制到三维建模。掌握这些技巧不仅可以提高设计的效率，还能够确保齿轮的精度和功能性。

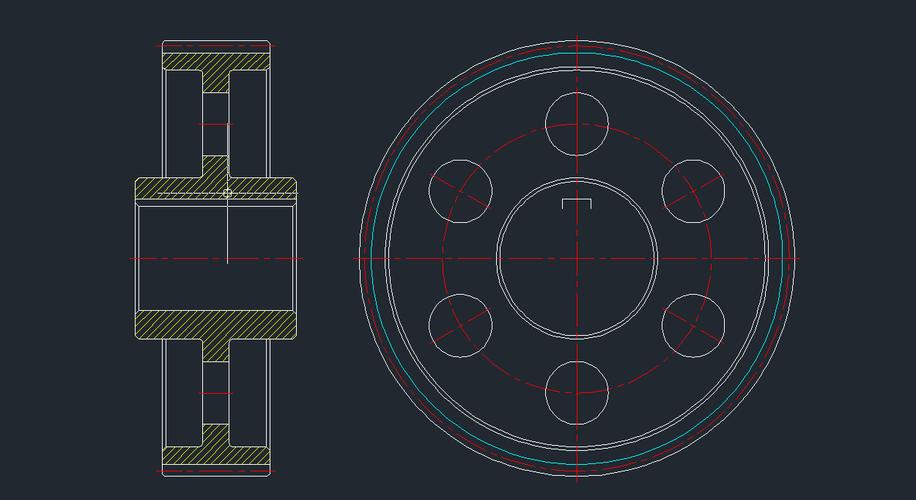

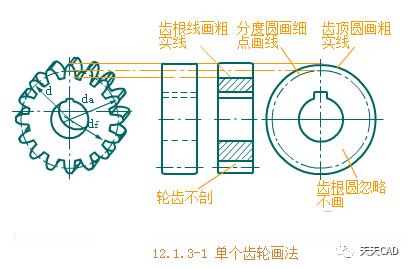

首先，为了开始在CAD中绘制齿轮，需要理解基本的齿轮参数。这些参数包括模数、齿数以及压力角等，这些都将直接影响齿轮的大小和性能。通常，我们可以通过**h3**制造商的标准或设计要求来获取这些信息。一旦拥有必要的**h3**参数，就可以开始在CAD环境中创建齿轮的**h3**草图。打开CAD软件后，新建一个工程文件，并选择好相应的单位制，比如毫米。开始绘制一个圆，这个圆的直径对应于齿轮的分度圆直径。此时，利用中心点工具能够确保圆的准确定位。接下来，需要利用CAD的极坐标功能进行**h3**齿形绘制。通常，可采用渐开线的方法来构造**h3**齿廓。在大多数CAD软件中，这一过程可以通过内置的渐开线函数来实现。输入经过计算的基圆半径，以及生成器圆半径，通过自动化的方式创建每个齿的结构。注明齿形之间的间距和深度，以便后续调整。完成齿形的初步设置后，可以使用阵列命令，将单个齿复制形成完整的**h3**齿轮轮廓。阵列方式通常选择为圆形阵列，中心点为齿轮中心，数量为用户定义的齿数。这一操作将在短时间内创造出完整、均匀的齿轮形态。为了增加实际应用中的稳固性，接下来需要确定**h3**齿顶加工和倒棱。通过倒圆角和倒斜角工具处理齿顶部分，使其不会因为尖锐的边缘而增加磨损风险。特别是在高速运转环境下，加工后的齿顶能显著改善齿轮的耐用性。至此，二维草图部分已经完成，接下来进入到三维建模阶段。利用拉伸工具，将平面草图转换为三维物体。选择合适的厚度，通常依据具体应用场景及**h3**负载需求进行设定。要注意齿轮的厚度与整个装配系统的协调，这一步骤直接影响齿轮的强度与使用寿命。三维模型完成后，可以添加中央的轴孔，根据设计要求指出**h3**轴径和键槽位置。这一环节非常关键，因为它直接决定了齿轮与轴的匹配程度。使用尺寸工具反复确认各个部分的测量值，以保证误差最小。最后，对整体模型进行审查。旋转查看齿轮全貌，尤其关注齿形的对称性和表面的光滑度。有些高端CAD软件提供仿真分析功能，可以提前模拟齿轮在工作时所受的力和应力分布，从而进一步优化设计。在保存文件之前，确认路径和格式，常见的存储格式有STEP，IGES等，方便日后在不同软件间的兼容和共享。同时，务必对文件进行备份，以防数据丢失。总之，CAD齿轮绘制是一个细致复杂的过程，通过合理运用CAD软件的各种功能，设计工程师能够创建高度精确和实用的齿轮模型。熟练掌握每一步骤，不仅提升设计效率，也为后续的制造和应用打下坚实基础。技术熟练后，这一系列步骤可大幅缩减至自动化程序，提高生产率及创新空间。
