本文概述：在本篇说明中，我们将详细介绍如何使用CAD2014绘制一个带有上下圆的圆锥体模型。通过遵循这些步骤，您将能够掌握基本的CAD工具，并有效地应用于您的设计和工程项目中。

要在CAD2014中创建一个带有上下圆的圆锥体，你需要掌握一些基本的绘图命令和方法。以下是逐步指南，帮助您在软件中实现这一几何形状。首先，打开**CAD2014**软件。在主界面找到新建文件选项，点击后会出现一个空白的绘图区域。确保已经选择了正确的工作单位（例如毫米或英寸），这将在接下来的绘图中保持一致性。

步骤1：创建底部圆

使用圆命令开始绘制底部圆。在命令行中输入“CIRCLE”并按下回车键。然后，选择绘图区中的一点作为圆心，这个点通常会设置在坐标原点处以便于处理其他参数。例如，输入“0,0”作为圆心位置。接下来，系统会提示你输入半径值。例如可以输入50，然后再次按下回车。这时，底部的圆就被绘制出来了。

步骤2：创建顶部圆

同样，你可以利用**偏移**命令来复制底部圆并将其移动到适当的高度，形成顶部圆。在命令窗口中输入“OFFSET”，选择底部圆，指定偏移距离，也就是圆锥体的高度，例如，输入100。之后，沿着Z轴方向进行偏移。这种方法允许我们创建第二个圆，使得两个圆成为构建圆锥的基础。

步骤3：连接上、下圆生成圆锥侧面

为了构造圆锥的侧面，我们需要连接底部和顶部圆。使用“LOFT”命令，该命令可以用于创建过渡表面。在命令行中输入“LOFT”，选择底部圆和顶部圆为导轨面，系统会根据所选择的轮廓自动生成一个光滑的圆锥体侧面。此时，您的CAD界面中应该已经显示出一个完整的圆锥体模型。

步骤4：调整和渲染

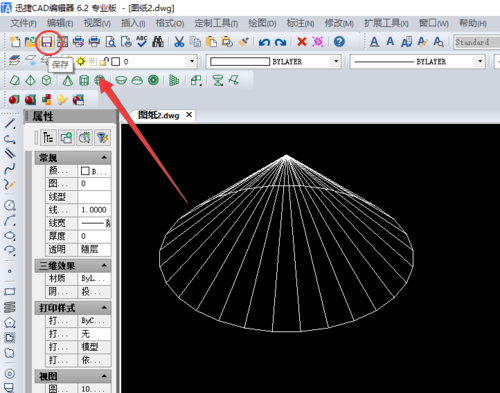

尽管圆锥体已基本成型，但可能需要调整其视觉效果或者查看是否符合设计要求。使用“SHADE”命令可以对模型进行简单的渲染，以观察其光影效果和整体形态。同时，使用视图旋转功能，您可以从不同角度检查设计是否对称，以及所有的细节是否符合预期。如果还需更改尺寸，可以使用“STRETCH”命令，选择需要修改的部分，然后输入新的尺寸数据进行调整。这提供了一种灵活的方法去微调设计。最后，为了保存所完成的作品，选择文件菜单中的“保存”选项，确保将文件存储为.dwg格式，以便于日后的访问和进一步修改。总的来说，通过上述步骤的教学，我们成功地运用了CAD2014的基本功能，包括绘制圆形、偏移对象、运用LOFT命令生成复杂曲面等，来完成一个带有上下圆的圆锥体。这些技巧不仅限于绘制圆锥体，还可应用于更多的几何构造和设计任务，为你的各种工程项目提供支持。通过不断地练习和细化操作流程，最终能够达到精通CAD设计的目的。
