本文概述：在CAD中进行图形处理时，使用修剪功能是非常常见的操作。窗交是一种增强型选择机制，可以有效提高修剪效率。本文将详细介绍如何在CAD修剪中利用窗交功能来优化工作流程。

在计算机辅助设计（

CAD

）软件中，修剪（

Trim

）功能是一个强大的工具，用于调整和编辑线条、形状的边界。在复杂的图纸中，某些情况下我们需要修剪掉不必要的部分以突出设计的重点。很多用户可能已经熟悉直接点击对象进行修剪的方法，而窗交则提供了更便捷、更高效的选择方式。

窗交功能

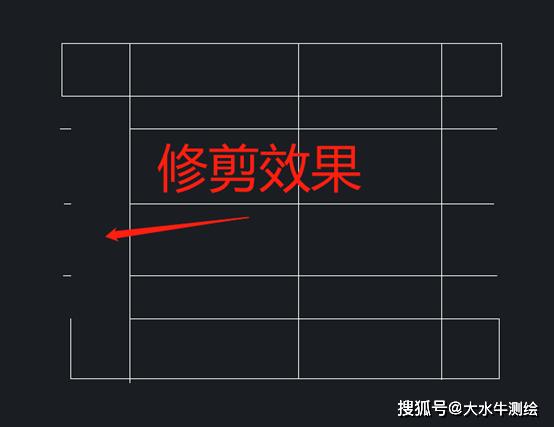

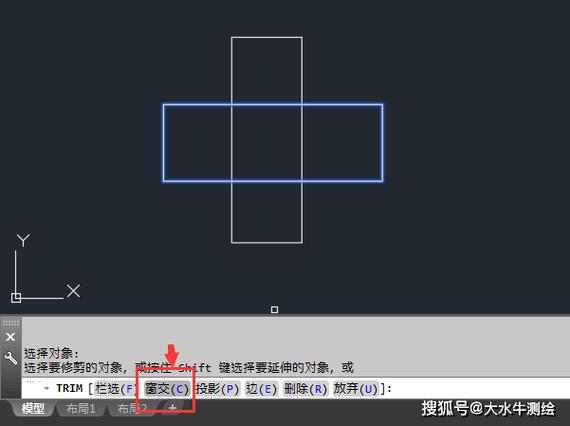

允许用户通过拖拽鼠标形成一个长方形窗口来一次性选择多个对象，这对于大型图纸或者多个相邻对象的选择非常实用。传统的单个对象选择方法需要逐一点击每一个元素，窗交使得这个过程大大简化，并节省了时间。开始使用窗交功能时，首先要进入修剪命令，可以通过输入“TRIM”命令或在菜单中选择修剪工具来启动。这时，你会注意到CAD软件提示选择修剪边界对象。在标准修剪操作中，用户通常需要手动选择这些边缘。然而，如果你想利用窗交功能，可以在选择对象的步骤中，通过按住鼠标左键并拖动形成一个矩形框，就可以快速选定区域内的所有可能边界。当窗交所覆盖的对象被选定之后，你只需按Enter键确认选择，再用同样的方式对需要修剪的区域进行窗交选择。这一步使得用户能够迅速选择多个相似位置的图形，尤其是在处理密集图案或细碎设计元素时，窗交更加显示出优势。例如，当你需要修剪一系列平行线，或者多条连接曲线的重叠部分时，窗交让你能轻松锁定这些部分，然后统一修剪它们，以达到设计的期望。窗交不仅限于选定和修剪，其灵活性也体现在它的适应性上。在实际使用中，你会发现可以结合其他选择技巧，比如窗选（Window Selection）与跨选（Crossing Selection）。这两种选择法带来了不同的选择模式，根据窗交方向的不同会呈现不同的效果。窗选由左向右形成的窗口，只选择完全在框内的对象；而跨选由右向左形成的窗口，则选中与窗体相交的所有对象。这种结合不仅提升了选择的准确性，还增加了修剪操作时的精细度。了解窗交功能后，它在CAD修剪的应用中显得尤为重要。尤其是在大型工程项目或者建筑设计中，设计师通常面对的是成百上千的图形对象。提高修剪效率意味着减少项目完成的时间，同时还能确保更高的质量。频繁使用窗交可以帮助设计师建立起自己的操作习惯，提高整体工作效能。此外，窗交功能的使用除了适用于修剪，也可用于其他CAD工具和操作中，如删除、多边形生成等。同样也是通过这种批量选择来实现，更加方便。掌握窗交功能不仅仅是解决单个问题，而是增强CAD软件使用能力的有效途径之一。总结来说，在CAD中合理使用窗交功能，需要了解其基础特性以及与其他选择方式的搭配。这种组合不仅优化了设计师的工作流，也为进一步的设计布局提供了便利。因此，无论是正在学习CAD的新手还是经验丰富的设计专家，都应该充分利用窗交功能所带来的优势，使日常设计工作流程变得更加高效流畅。
