本文概述：在CAD软件中，窗选工具是一种非常便捷的方法，可以快速选择图形中的多个对象。通过使用该工具，可以更有效率地对延伸对象进行批量选择和编辑，从而提高工作效率。

在CAD（计算机辅助设计）软件中，**窗选工具**是一个强大的功能，它允许用户通过拖动光标形成一个矩形或多边形窗口，从而选择窗口内的所有对象。这一工具对于复杂设计和需要选择大量对象的项目尤为重要。如何高效利用窗选工具来选择所有的**延伸对象**，是每个CAD用户都应掌握的技巧。

窗选工具的基本原理

窗选工具的核心功能是允许用户通过视觉范围选择多个对象。实现这一操作时，用户可以点击并拖动鼠标，形成一个矩形框。在一般情况下，如果从左向右拖动，这称为“窗口选择”；而从右向左拖动则称为“交叉选择”。窗口选择仅选择完全包含在框内的对象，而交叉选择会选择所有与框有部分重叠的对象。

选择延伸对象的关键步骤

1. **启动CAD软件并打开项目文件**：确保已经打开需要编辑的CAD文件。在屏幕上可以清楚看到需要处理的延伸对象。2. **选择窗选工具**：通常这一工具可以在工具栏中找到，或者通过快捷键激活。在绝大多数CAD软件中，可以通过按住Shift键再配合鼠标左键拖动来激活窗选模式。3. **识别目标区域**：在屏幕上定位你想要选择的延伸对象所在的区域。这可以是图纸的特定部分，或者整个设计方案的某个段落。4. **应用窗口选择或交叉选择**：此时，判断是使用窗口选择还是交叉选择取决于你的目标对象的分布。若目标对象相对孤立且易识别，使用窗口选择确保不会误选其他对象。如果目标对象互相缠绕或重叠较多，则交叉选择更为适用。

高效使用窗选工具的小技巧

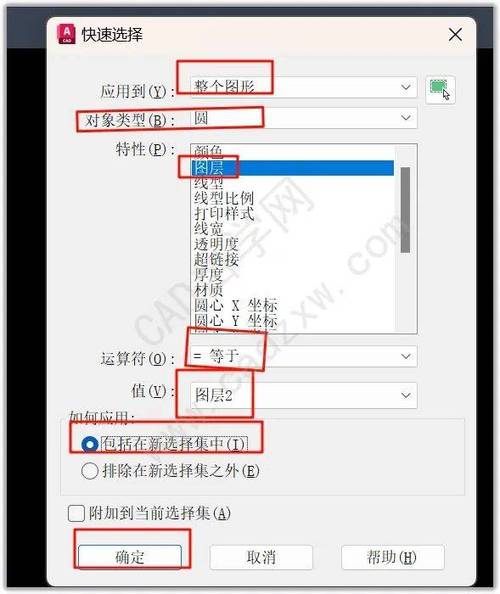

- **缩放与平移**：缩放到合适大小可以让你更精准地创建选择框，避免将不必要的对象纳入其中。结合平移操作，可以迅速移动视角，适应不同区域的选择工作。- **层次管理**：合理的图层管理可以简化选择过程。如果延伸对象都位于同一图层，可以锁定其他图层以避免误选。此外，也可暂时关闭不相关的图层，使界面更加清晰。- **过滤器功能**：一些高级CAD软件提供了属性过滤器，可以帮助用户设定选择条件，只选择符合特定属性的对象。这在处理属性复杂的设计项目时尤其有用。

注意事项

使用窗选工具时，需要特别注意以下几点：- 确保没有锁定的对象影响选择：在执行选择前，检查是否有锁定的对象会阻碍正确选择。 - 检查反向选择设置：某些情况下，可能需要取消反向选择功能，以确保只选择显示在框内及其交界处的对象。- 注重图纸整洁：保持图纸的条理与整洁，不仅能提升选择的精准度，也能避免因过于混乱而造成误选。在熟练掌握窗选工具的使用后，你将发现处理复杂的CAD文件变得更加轻松。不仅能大幅提高选择效率，还能减少设计过程中不必要的操作错误。在CAD设计中，合理运用工具是事半功倍的关键，窗选工具正是这样一种能够极大改善工作流程的功能。通过不断实践和总结经验，你会发现在使用窗选工具选择延伸对象时，所节约的时间和精力汇聚起来，是十分显著的改进。
