本文概述：在使用CAD（计算机辅助设计）软件进行绘图时，调整圆线的粗细是一个常见需求。通过合适的方法，不仅可以提高图纸的清晰度，还能更好地满足不同项目的技术要求。以下内容详细介绍了如何实现这一操作，并提供了一些相关技巧。

在CAD绘图中，调整图形元素的线型和粗细是基本而重要的任务之一。尤其是在大型或复杂的工程图纸中，合适的线条粗细能够有效区分不同的图层或功能区域，使设计更加直观明确。尽管CAD平台众多，各种版本的操作界面和功能略有差异，但增加圆线的粗细通常遵循相似的步骤。下面以主流的AutoCAD软件为例，详细解析如何增加圆线的粗细。

打开属性面板

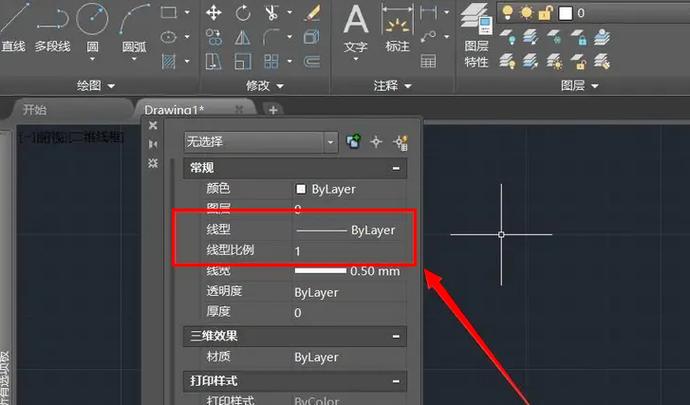

首先，在AutoCAD中，如需调整圆线或任何其他对象的线条属性，我们需要先选中目标对象。可以通过单击鼠标左键直接选择，也可以使用“选择”命令来批量选择。当所需圆被选中后，请转到软件顶端工具栏中的“特性”面板。如果找不到这个面板，可以在菜单栏中找到并激活它。

设置线宽

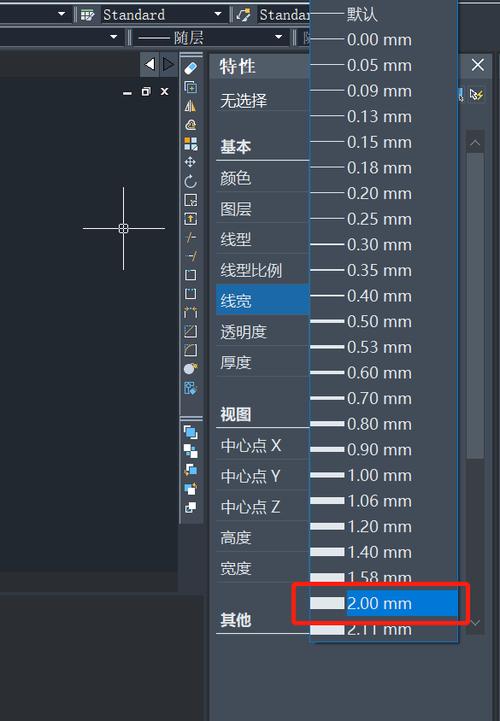

在“特性”面板中，有一个名为“线宽”的选项。这就是我们用来调整圆线粗细的重要参数。通常，默认状态下线宽可能设为0，这意味着打印输出时会以默认的最小线宽呈现。用户可以直接点击此选项，并在弹出的下拉菜单或输入框中选择或输入所需的线宽值。值得注意的是，线宽的单位与图形的单位制有关，因此确保单位使用正确。

可视化效果

调整了圆线粗细后，你可能想要立即查看修改后的效果。因此，有必要检查一下CAD的显示设置。在某些情况下，线宽显示可能被禁用，这会使得即使你调整了数值也不能在屏幕上看到变化。为了解决这个问题，可以在命令行中输入“LWDISPLAY”，并将其值设置为1。这一操作将启用线宽的实时显示，从而确保在设计过程中能够准确地感知到各个线条的不同。

保存样式设置

如果某个特定的线宽设置需要频繁使用，建议将当前样式保存。这可以通过创建新的图层来实现。在图层管理器中，新建一个图层，赋予它合适的名称，并将需要的线宽作为图层属性设置。这样，以后只需切换到相应图层即可快速应用同样的线宽设置，大大提高绘图效率。

打印设置

调整完线宽后，打印输出也是非常关键的一步。有些时候，即使在屏幕上看起来不错的线条，最终打印效果却不如人意。这时，需要检查打印样式表（CTB文件），确保其中包含合适的线宽设置。打开“页面设置管理器”，选择相应的打印样式表，并做出必要的调整。

总结与建议

通过以上几个步骤，我们可以很方便地在CAD中增加圆线的粗细。然而，在实际操作过程中，仍需依据具体项目需求及输出目的进行调整。例如，对于建筑图纸，较粗的轮廓线可能更能突出核心结构，而在机械制图中，各类辅助线与中心线的粗细也要合理配置。除此之外，保持良好的图层管理习惯，把不同类型的线条归类于不同图层，是提高工作效率和图纸质量的有效做法。希望这篇说明能够帮助到需要在CAD中调整圆线粗细的设计师们，使设计过程更加高效、成果更加丰富。
