本文概述：在CAD制图中，有时需要将圆形实线转换为虚线以符合设计规范或审美需求。本文将详细说明如何通过简单的步骤和技巧，来实现这一转变，以提高设计图纸的专业性和可读性。

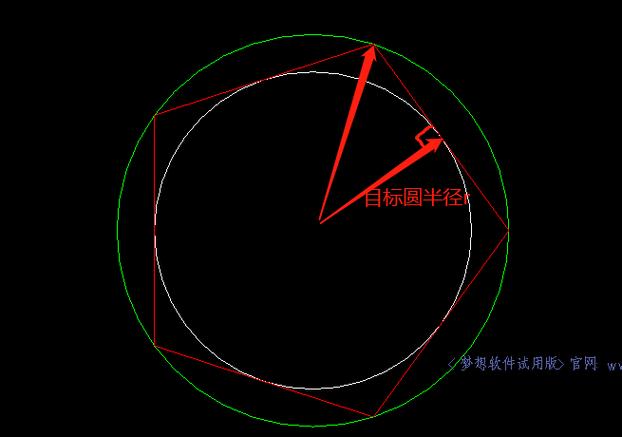

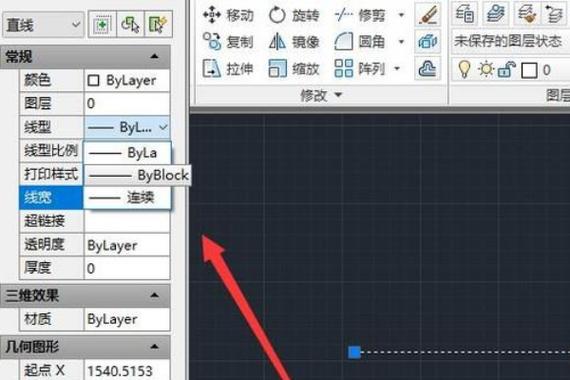

在**CAD**（计算机辅助设计）软件中，绘制出的图形有时需要进行不同的样式调整。例如，将圆形实线转换为虚线是一种常见的需求，可以用于表明某种状态变化、不同的层次关系或者提高视觉效果。以下是一些实现这一目标的方法与步骤。首先，打开你需要操作的CAD文件。在**AutoCAD**等常用软件中，选择视窗左上角的“文件”菜单，点击“打开”，然后选择所需的文件即可。接下来，需要明确选择要被转换的**对象**。在选择工具栏中，选择“选择”工具，通过点击或者拖动光标，将需要更改线型的圆圈选中。选中时可以看到其高亮显示，表示已被激活。选中之后，就可以进入到属性修改的部分了。通常，在CAD的界面中，有一个名为“特性”或“属性”的面板，这里就是我们要进行线型调整的地方。在属性面板中，你会发现一项名为“**线型**”的设置。这就是决定当前图形对象显示方式的关键。如果没有看到合适的虚线类型，那么可能需要加载更多的线型。在属性面板中点击旁边的小箭头进入线型管理器。在这个窗口中，点击“**加载**”按钮，系统将会列出所有可以供选择的线型。找到一个合适的虚线类型并选中，再点“OK”完成加载。一旦线型已经加载到项目中，你就可以回到属性面板，选中新添加的虚线样式。更改完成后，你会发现原先的实线圆圈立即变成虚线，这说明线型的更改已经生效。这种方法虽然简单，但有时候直接更改线型不能达到预期效果，例如如果虚线太密集或者过于稀疏。为了精细调整虚线的显示效果，你还可以调整其“**线型比例**”。在同一个属性面板中，同样可以找到“线型比例”选项，默认为1.0。通过增大或减小这个值，可以分别得到更稀疏或更密集的虚线效果。以上过程基本完成了从实线到虚线的转换。不过，实际工程中，为保证所有参与者对图纸布局的理解一致，建议在转换前咨询相关负责人，并做好相应记录。此外，还有一种方法，是通过命令行来实现线型的改变。输入“LTSCALE”命令，然后输入新的比例值可以全局更改所有对象的线型显示比例。如果只想局部修改，也可以使用PLINEGEN命令对多段线对象单独操作。在使用这些方法时，要特别注意对原始数据的备份。因为修改线型属于全局性或局部性的参数调整，一旦保存退出，原有设置无法自动恢复，这是弥足珍贵的数据安全措施之一。总之，掌握修改**线型**的方法，不仅能够提升图纸的清晰度与表达能力，而且还能为整个设计项目增添专业的色彩。无论是通过属性面板进行直观调整还是使用命令行实现快速修改，都需要我们在实际操作中熟练掌握，以便在面对复杂的制图需求时游刃有余。通过这些简单而有效的方法，你不仅能够轻松实现从实线到虚线的转换，还能为你的图纸带来更多可能的设计表现力。
