本文将详细介绍如何在CAD中将单行文本输入旋转到垂直方向，帮助用户更好地管理和展示其设计项目中的文本元素。

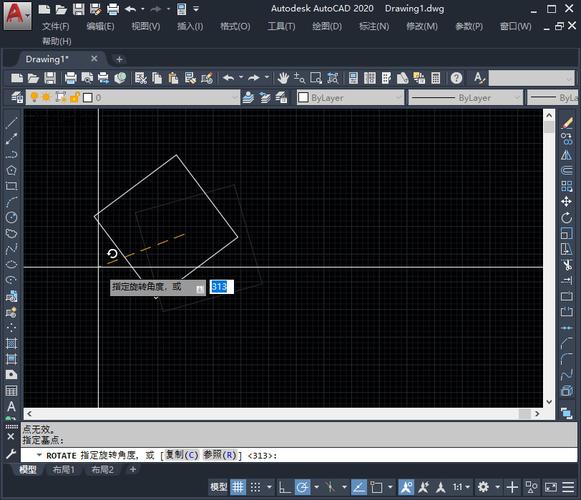

在计算机辅助设计（**CAD**）软件中处理文本时，有时需要对文本进行旋转以适应图纸的不同布局需求。特别是在一些工程图纸中，竖直方向的文本可以提高可读性，或是配合其他设计元素形成更佳的视觉效果。下面，我们将详细探讨如何实现这一操作。首先，需要了解CAD软件通常提供了多种操作方式来调整对象的**角度**和方向，其中包括通过属性面板、命令行以及直接使用图形界面的工具。这些方法各有优劣，适用于不同的情境。在旋转文本之前，确保已经创建好了需要的单行文本对象。单行文本对象是最基本的文字元素，可以通过“DTEXT”命令来实现。### 属性面板使用属性面板调整文本的旋转角度是一种直观且易于实施的方法。具体步骤如下：1. 选择要旋转的文本。2. 打开**属性面板**，这通常可以通过快捷键“Ctrl + 1”或在菜单栏中选择“Properties”来实现。3. 在属性面板中，找到“**Rotation**”字段。如果面板上没有显示该选项，可能需要展开更多的属性类别。4. 将“Rotation”值设置为所需的角度，以便使文本垂直方向显示。通常按照顺时针方向计算角度，因此输入90或270将分别使文本向上或向下垂直显示。这种方法非常适合在简单场景中使用，因为它允许用户精确控制文本的旋转角度。### 命令行方法对于喜欢用命令行操作的用户，CAD也提供了直接在命令行中输入命令以旋转文本的功能。以下是具体步骤：1. 输入“**RO**”或者直接输入“ROTATE”以调出旋转命令。2. 选择需要旋转的单行文本对象，然后按回车确认。3. CAD会提示你指定旋转的基点（base point）。此基点决定文本绕哪个点进行旋转。4. 输入所需的旋转角度。输入“90”即可使文本垂直向上显示，而输入“-90”则会使其垂直向下显示。命令行方法对于需要批量处理或希望通过精确数值调整的用户非常有用。它使得旋转操作可以在非常短的时间内完成。### 使用图形界面工具CAD的图形用户界面提供了丰富的工具，这些工具同样可以高效地用于旋转文本。以下是步骤：1. 激活“**移动/旋转**”工具。这通常可以在工具条上找到一个小箭头或者旋转图标。2. 选择需要旋转的文本。3. 指定旋转的中心点，类似于命令行方法的基点设定。4. 将鼠标拖动至所需角度，查看文本实时的变化，满意后点击确定。利用图形界面工具的好处在于，用户可以即刻看到旋转后的效果，从而更直观地进行调整。总结来说，将CAD单行文本旋转到垂直方向有多种方法可供选择，包括通过属性面板、命令行以及图形界面工具。每种方法都有其特定的优势和应用环境，用户可以根据具体需要选择最合适的方式进行操作。掌握这些技巧不仅能提高设计工作效率，还能增强图纸的美观和专业性。当你的设计涉及到复杂的排版和视角变换时，这些技能显得尤为重要。随着熟练度的增加，你会发现这些技巧不仅适用于文本操作，也会提高整体设计工作的灵活性和创造力。
