本文概述：在计算机辅助设计（CAD）工具中，多重引线是一种重要的标注形式，用于提供清晰的说明和注释，以便更好地传达设计意图和细节。本文将探讨如何在CAD中有效地使用多重引线进行标注，包括其基本原理、常用方法和技巧，以及可能遇到的问题和解决方案。

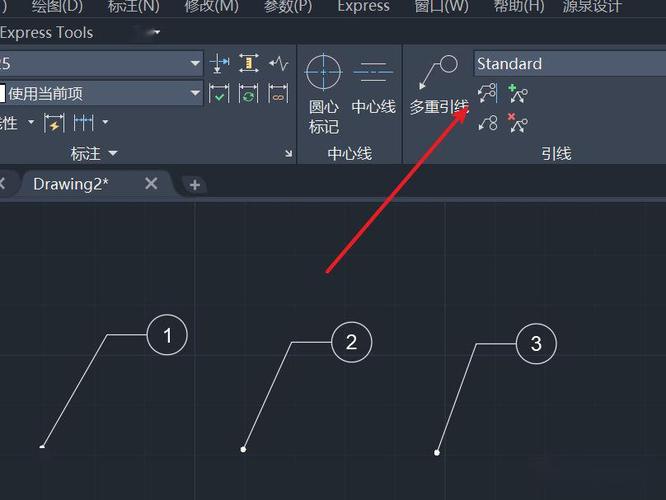

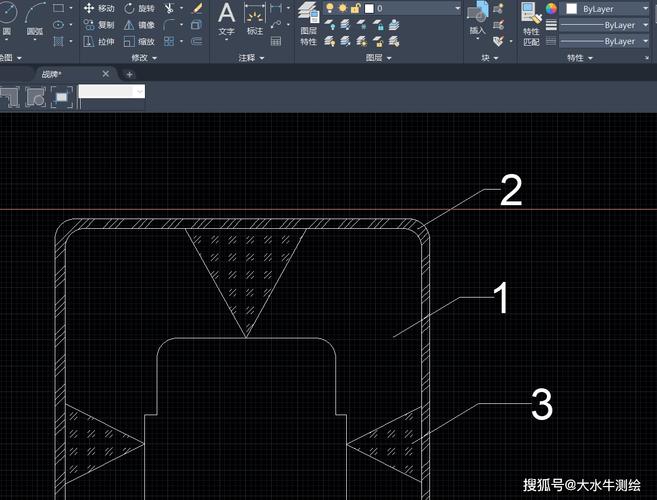

在现代的工程设计和建筑绘图中，**标注**是确保设计方案能够被准确理解和实施的重要组成部分。对于一些复杂的设计而言，仅仅通过线条和几何形状并不能全面传达设计意图，因此我们需要使用**多重引线**来提供详细说明。多重引线不仅可以用于标注尺寸，还可以用于说明材料、工艺要求或者其他相关信息。在CAD环境中，创建**多重引线**是一个相对直观的过程。通常，你可以从工具栏中找到专门的引线工具。在激活该工具后，你可以选择要为其添加标注的对象或区域。**引线**的头部通常连接到你想要描述的具体位置，而尾部则指向或者悬挂在文本框的起始位置。用户也可以在这个过程中调整引线的样式和方向，以确保它们不会与其他图形元素发生冲突。多重引线中的文本部分发挥了至关重要的作用，因为它是传递信息的主要载体。在CAD中，用户可以根据需要调整**文本格式**，例如字体、大小以及颜色，以实现更好的可读性。此外，通过CAD的文本编辑功能，可以直接输入适当的文字描述或说明，也可以插入预设的标签。这些功能使得多重引线不仅灵活，而且高效。在实际应用中，多重引线经常用于以下几个方面：1. **尺寸标注**：这是最常见的用途之一。利用多重引线标出关键尺寸，使得施工人员或制造者能精确了解零件的大小。2. **材料说明**：某些情况下，需要特别说明所用的材料类型或规格，这时多重引线就显得极为有用。3. **工艺要求**：如果一个组件需要特殊的加工步骤或者安装顺序，可以通过多重引线加以标示。4. **注释补充**：对于需要额外说明但不适合放置在图纸其他部分的信息，多重引线提供了一种简便的方法。尽管多重引线在CAD设计中有许多优势，但用户在使用时仍需注意避免一些常见问题。例如，过多的标注可能导致图纸显得拥挤，从而难以解读。因此，合理规划标注布局非常关键，要确保每个引线都有足够的空间展开而不会交叉或重叠。另外，在制作多重引线时也要关注CAD软件的兼容性。一些旧版本的软件可能不支持某些高级功能，因此使用者在开始项目之前应该确认自己所用的CAD工具能够满足需求。最后，为了确保多重引线的效果达到最佳，可以考虑在团队中制定统一的标注风格和标准。这样不仅可以提高工作效率，还能保证输出文档的一致性和专业性。通过以上介绍，我们了解到多重引线在CAD制图中具有重要的价值。无论是提升图纸的可读性，还是增强设计的传达效果，多重引线都是不可或缺的工具。正确地使用这些工具，将有助于实现高质量的设计输出。
