本文概述：了解如何在CAD2018中绘制倾斜的矩形，并掌握使用相关工具和命令的方法，以提高设计效率。

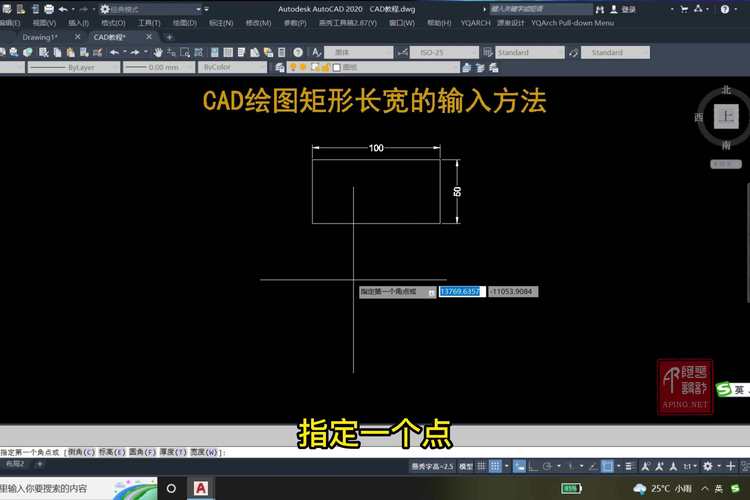

在CAD2018中，绘制一个**倾斜的矩形**可能会因为其非标准的方向而让初学者感到棘手。然而，通过理解和运用特定的**工具**和**命令**，你可以轻松地实现这一任务。在这篇文章中，我们将一步步指导你如何在CAD2018中成功地绘制出一个倾斜的矩形。首先，你需要打开CAD2018并创建一个新的**图形文件**。在开始绘制之前，确保你熟悉基本的**用户界面**，如“模型空间”和“命令行”。这些是你将在整个过程中频繁使用的。一旦文件准备好，接下来是选择合适的方法进行绘图。CAD提供了多种方法来绘制倾斜的形状，其中最简单的方法之一就是使用“旋转”命令。在传统的**正交矩形**绘制完成后，你可以通过旋转命令来倾斜它。以下是具体步骤：1. **绘制基础矩形**：在“绘图”菜单下选择“矩形”工具，或者直接在**命令行**输入“RECTANGLE”，然后按下“Enter”键。接着，选择矩形的起始点并输入宽度和高度以完成标准矩形的绘制。2. **选择旋转工具**：在“修改”菜单中找到“旋转”选项，或者在命令行输入“ROTATE”并按“Enter”。这时，命令行会提示你选择要旋转的对象。用鼠标点击刚才绘制的矩形，然后再次按“Enter”。3. **定义旋转角度**：系统会要求你指定旋转的基点。通常情况下，你可以选择矩形的一个**顶点**作为基点。在完成选择后，输入所需的旋转角度。例如，输入45度即可将矩形旋转成对角线为水平或垂直方向的倾斜矩形。这种使用旋转命令的方式相对简单，但如果你的设计需要更精确的控制，或者矩形需要按照特定的方向倾斜，那么另一种方法可能更为适合，即使用“面域”（Solid）命令结合UCS（用户坐标系）。4. **创建面域**：首先，在“画图”菜单下选择“多段线（Polyline）”来绘制出矩形的四个边，可通过指定每条边的长度和方向来实现。这样得到的闭合多段线，可以通过在命令行输入“SURF”转换为面域。5. **调整UCS**：用UCS命令临时改变坐标系，将Z轴设置为你希望的倾斜方向。只需在命令行输入“UCS”，然后选择“Z轴”来转动XY平面到合适的倾斜角度。6. **直接绘制倾斜矩形**：此时，你可以利用面域来定义一个倾斜的矩形。由于坐标轴已经旋转，直接绘制的矩形将自动与新的坐标系对齐。此外，还可以尝试使用“阵列”操作，如果你需要沿特定方向复制多个倾斜矩形。“阵列”功能允许你在一个固定的方向上复制和排列对象，这对于需要大批量排布的设计场景非常有用。最后，确保在工作结束后返回到默认的WCS（世界坐标系），以免影响后续其他图形的正常绘制。要返回WCS，只需在命令行输入“UCS”并选择“World”。通过上述几种方法，你就可以灵活地在CAD2018中创建各种倾斜的矩形。无论是简单的旋转还是复杂的坐标调整，每种技巧都有其独特的应用情境。掌握这些技术不仅能提升你的**绘图技能**，还可以增强你的设计方案的多样性和创造力。
