本文概述：本文将详细讲解如何在CAD软件中，将对象精准地偏移到指定点，包括关键操作步骤和注意事项，并结合h3标签强调重点内容，帮助你更高效地完成CAD绘图工作。

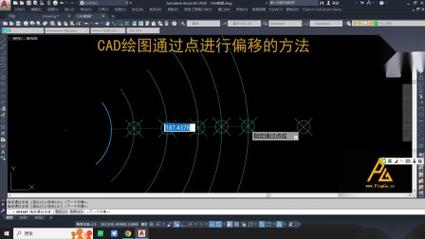

在**CAD软件**中进行设计时，**对象偏移**是非常常见的操作。而要实现将对象精准地偏移到指定点，需要掌握一定的方法和技巧，以确保绘制工作准确且高效。以下，我们将通过几步详细说明实现这一目标的具体过程。

1. 确保正确设置单位和坐标系

在开始偏移操作之前，首先要保证CAD文件的**坐标系**和单位被正确设置好。这一步非常重要，因为不正确的单位与坐标系可能导致偏移结果出现误差或位置错乱。- 打开CAD后，检查当前的绘图单位，可以通过命令"UNITS"来快速修改。- 确认是否已启用所需的**正交模式（ORTHO）**或是否需要调整捕捉设置，以便使对象能够沿特定方向偏移更加精准。

2. 选择需要偏移的对象

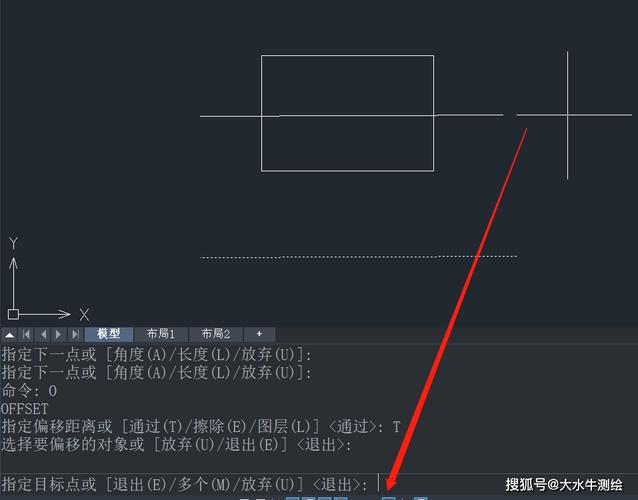

接下来，你需要明确想要偏移的目标对象。在CAD中，不同类型的对象（如直线、圆形、矩形、拐角）可以通过以下方式选取：- 使用鼠标左键单击选择目标对象，或者利用框选方法一次性选择多个对象。- 在命令行输入“O”（Offset）命令，但此时尚未指定距离或方向，只是进入待操作模式。

3. 确定偏移基准点

为了实现**精准偏移**，选取一个可靠的**基准点**是至关重要的。CAD允许用户通过多种方式定义偏移点，例如：- **直接指定坐标点：**在命令行输入精确的X、Y值；- **使用捕捉功能：**比如端点、中点、中心点、交叉点等，这些均可以通过工具栏或快捷键（如F3）开启捕捉功能。

4. 定义偏移距离和方向

偏移距离和方向是决定最终结果的重要参数。在执行偏移命令之后，你需要：- 用键盘直接输入数值作为偏移距离，然后按回车；- 使用鼠标移动到理想位置，动态查看偏移效果，点击确认方向。需要注意的是，如果你的设计要求相对复杂（例如需要偏移到某个斜向点），建议临时关闭正交模式并借助极轴追踪功能（POLAR TRACKING）。

5. 使用参考点或辅助线确保偏移到指定点

有时候，一次简单的偏移无法直接达成目标位置。这种情况下，可以借助辅助手段，例如：- **画辅助线：**通过绘制一条指向指定点的辅助线，再用偏移命令，确保对象准确定位到该点。- **结合阵列功能：**如果需要重复性的偏移操作，可以选择“阵列”工具，通过设置数量与间距，实现批量偏移。

6. 校验偏移后的结果

完成偏移操作后，为了避免错误，还需要对偏移结果进行校验：- 使用测量工具核对偏移的实际距离是否符合预期；- 对比对象和指定点的位置关系，确保它们完全重合或达到设计需求。

小提示：提高操作效率的几个技巧

- **自定义快捷键：**在CAD中，你可以根据自己的操作习惯为偏移命令设定快捷键，从而减少重复性操作。- **保存常用模板：**当频繁进行类似偏移任务时，建立一个含有初始设置的模板文件非常实用。- **合理利用图层：**不同的对象分隔到独立的图层上，有助于管理复杂的偏移任务。通过以上步骤，你将能熟练地在CAD中实现将对象精准地偏移到指定点。无论是工程制图还是建筑设计，这项技能都能大幅度提升你的工作效率，同时也能让你的图纸更加标准化和专业化。
