本文概述：在计算机辅助设计（CAD）领域，倒角是一种常见的操作，通过对实体边缘进行修饰，可以提高设计的美观性和功能性。而差集是另一种重要的布尔运算操作，通过从一个实体中减去另一个实体得到新的几何形状。结合这两者，可以实现复杂的几何造型和结构处理。本文将在此基础上探讨如何在CAD软件中实践倒角以及差集操作。

在

CAD

设计中，倒角通常用于减少锐边，以降低应力集中，提高制造和装配过程中的安全性。在日常生活中许多产品的边缘都经过倒角处理，以防止伤害并提升使用体验。在软件应用中，通过各种图形工具或命令可以轻松实现倒角效果。这不仅涉及简单的边缘修饰，还影响整体设计结构。执行倒角操作时，需要先选择

要处理的边

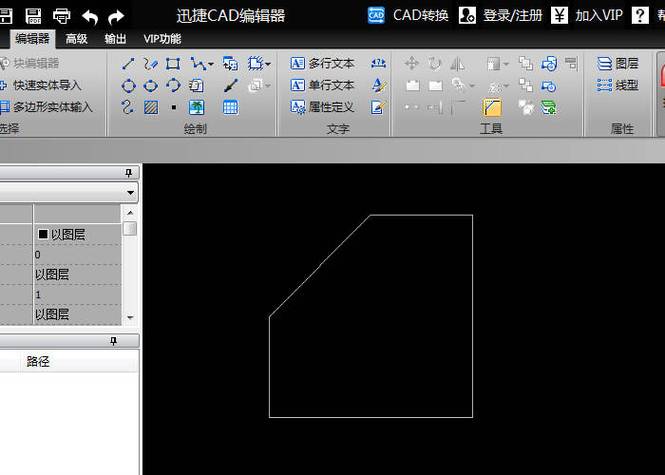

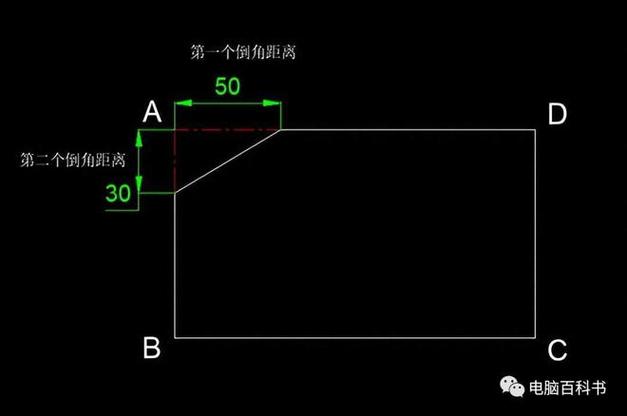

。在大多数CAD软件中，可以通过交互式工具来准确选择对象的边，例如通过鼠标点击或拖动来选择需要倒角的部分。当选择完成后，可以输入倒角的参数，包括倒角距离或倒角角度。有些软件提供预览功能，展示倒角后的效果，帮助设计师调整参数以达到最佳效果。除了基本的直线型倒角，许多CAD软件还支持复杂的倒角形式。例如，

圆弧倒角

、倒圆角等，使得设计师可以灵活地应用适合特定用途的倒角形式。尤其在注重外观的产品设计中，选择合适的倒角形式能够显著提升最终产品的视觉效果和触感。接下来，我们讨论差集操作。在

实体建模

中，差集是指从一个母体实体中减去另一个子体实体，结果是一个新的实体形状。差集使设计师可以创建复杂的结构，特别是在需要挖空、镂空或者做出其他几何修改时非常有用。为了执行差集操作，用户通常需要首先定义两个实体——被减对象和减去对象。然后，通过差集命令，可以直接得到一个新的实体。这一过程可以通过命令行或者软件界面的相关工具完成。值得注意的是，在进行差集操作时，模型的

相对位置

至关重要。被减对象和减去对象之间必须有交叠部分，否则差集将无法产生预期效果。因此，事先确保它们的位置关系正确是成功执行差集的重要步骤。在一些高级CAD软件中，差集操作甚至可以与其他布尔运算结合进行，如

联合

或交集运算。通过这种组合技术，设计师能够创造出更复杂、更具创意的几何形态。例如，在建筑设计中，这种综合运算可以帮助设计师构建独特的建筑外观和内部结构。综合来看，倒角和差集操作是现代CAD设计中不可或缺的两个基本功能。它们不仅极大地丰富了设计师的工具箱，也赋予了设计作品更多的细节和可能性。从简单的机械零件到复杂的工业设计产品，这些操作为设计质量和功能提供了强有力的支持。理解和掌握这些技巧，不仅能够帮助设计师提升项目的精细度，还能够加速设计流程，提高工作效率。总结而言，在实践CAD倒角和差集操作过程中，熟练掌握这些技巧将带来显著的设计增强效果。因此，设计师应多次练习和探索这些功能，以便在实际项目中有效应用。通过不断学习和实践，我们能更好地发挥CAD工具的潜力，为创意和实用性兼顾的设计贡献力量。
